9 июля 2021
Пользователю не обязательно разбираться и досконально изучать регламентирующие ГОСТ, поскольку они разработаны для производителей средств индивидуальной защиты. Для тех, кто организуют работу на высоте основными документами являются во-первых – правила работы на высоте (приложение к 782н), во-вторых – паспорт изделия и прилагаемая к нему инструкция. Но, разделение анкерных устройств на типы позволяет понимать принципы применения тех или иных СИЗ в сегменте анкерных устройств.
В ГОСТ EN 795 описаны пять типов анкерных устройств (далее - АУ).
Данный тип анкерных устройств крепятся на структуру с помощью структурных анкеров или элементов крепления, которые не являются частью анкерного устройства.
В качестве примеров можно привести: анкерные устройства, устанавливаемые в бетон или камень с применением крепления на химические, распорные анкеры, анкерные устройства, устанавливаемые на поверхности кровель с использованием саморезов или заклёпок, крепление анкерных устройств к структурам с применением болтового крепления способом сквозного монтажа.
Данный тип определяет переносные анкерные устройства, устанавливаемые на структуры без использования дополнительных элементов. При установке и использовании не вносится никаких изменений в структуру. К данному типу относятся такие анкерные устройства, как триподы, петли, устройства для закрепления на тавровых балках, устройства для крепления в проём, на парапет.
Этот тип устройств включает в себя все гибкие анкерные линии, устанавливаемые на структуру. До конца 2020 г. правила работ на высоте (155н) регламентировали такой параметр, как расстояние между точками закрепления – как конечных так и промежуточных (допустимое расстояние составляло 12 м). С 1-го января 2021 г с вступлением в силу приказа 782н эти требования изменились. Теперь расстояние между точками крепления определяет производитель и регламентируется этот параметр инструкцией.
К данному типу относятся все жёсткие анкерные линии (на базе металлического профиля). Анкерные устройства данного типа в абсолютном большинстве являются проектным решением, требующим участия производителя или его аккредитованного лица при его проектировании и установке.
Этот тип анкерных устройств, которые можно отнести к классу переносных, используют в своём принципе работы законы гравитации.
В ГОСТ EN 795 описаны пять типов анкерных устройств (далее - АУ).

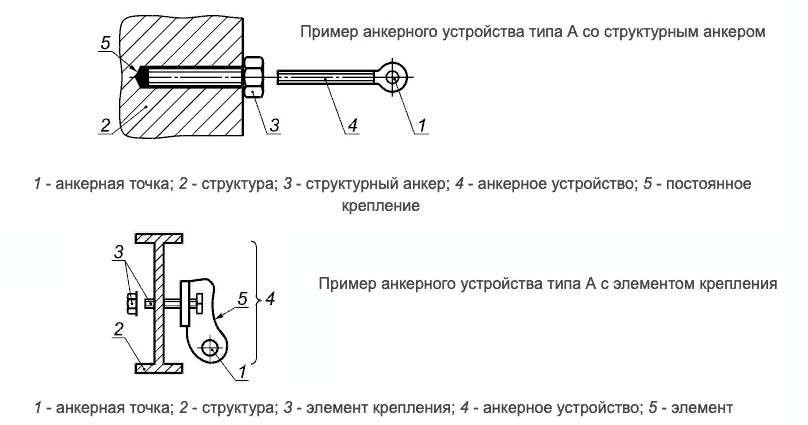

Тип А
«Анкерное устройство типа A (type A anchor device): анкерное устройство с одной или несколькими доступными для использования стационарными анкерными точками (точка на анкерной системе, предназначенная для присоединения средства индивидуальной защиты от падения с высоты), требующее наличия структурного(ых) анкера(ов) или элемента(ов) крепления для закрепления его на структуре.»
ГОСТ EN 795-2019
Данный тип анкерных устройств крепятся на структуру с помощью структурных анкеров или элементов крепления, которые не являются частью анкерного устройства.
В качестве примеров можно привести: анкерные устройства, устанавливаемые в бетон или камень с применением крепления на химические, распорные анкеры, анкерные устройства, устанавливаемые на поверхности кровель с использованием саморезов или заклёпок, крепление анкерных устройств к структурам с применением болтового крепления способом сквозного монтажа.

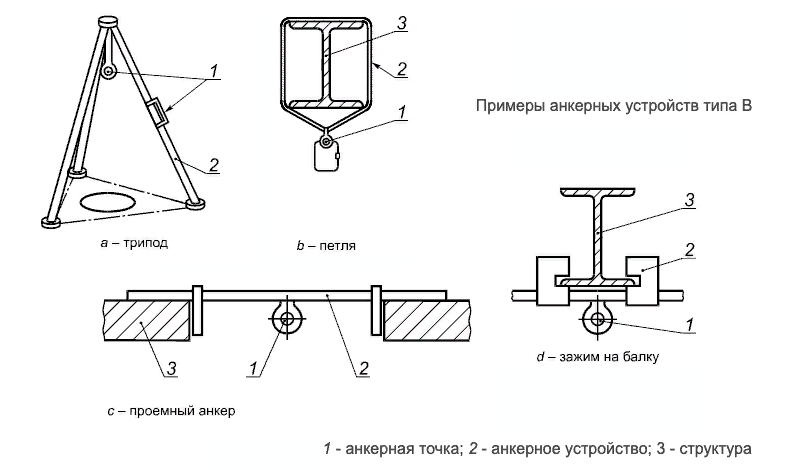

Тип B
«Анкерное устройство типа В (type В anchor device): Анкерное устройство с одной или несколькими стационарными анкерными точками, не требующее наличия структурного(ых) анкера(ов) или элемента(ов) крепления для закрепления его на структуре.»
ГОСТ EN 795-2019
Данный тип определяет переносные анкерные устройства, устанавливаемые на структуры без использования дополнительных элементов. При установке и использовании не вносится никаких изменений в структуру. К данному типу относятся такие анкерные устройства, как триподы, петли, устройства для закрепления на тавровых балках, устройства для крепления в проём, на парапет.

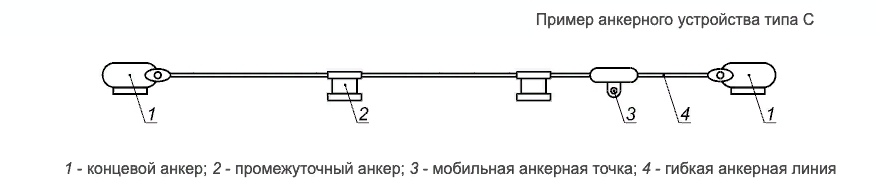

Тип C
«Анкерное устройство типа С (type С anchor device): Анкерное устройство, включающее гибкую анкерную линию, отклоняющуюся от горизонтали не более чем на 15° (при измерении между концевым анкером и промежуточными анкерами в любой точке по всей ее длине).»
ГОСТ EN 795-2019
Этот тип устройств включает в себя все гибкие анкерные линии, устанавливаемые на структуру. До конца 2020 г. правила работ на высоте (155н) регламентировали такой параметр, как расстояние между точками закрепления – как конечных так и промежуточных (допустимое расстояние составляло 12 м). С 1-го января 2021 г с вступлением в силу приказа 782н эти требования изменились. Теперь расстояние между точками крепления определяет производитель и регламентируется этот параметр инструкцией.

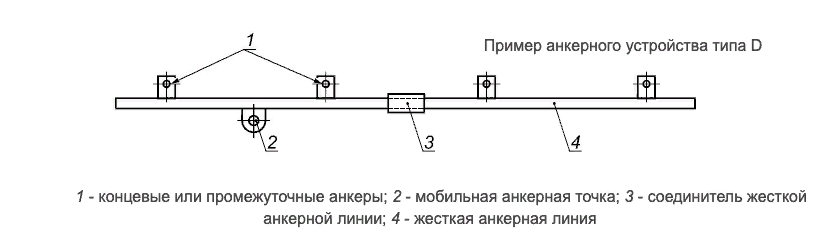

Тип D
«Анкерное устройство типа D (type D anchor device): Анкерное устройство, включающее жесткую анкерную линию, отклоняющуюся от горизонтали не более чем на 15° (при измерении между концевым анкером и промежуточными анкерами в любой точке по всей ее длине).»
ГОСТ EN 795-2019
К данному типу относятся все жёсткие анкерные линии (на базе металлического профиля). Анкерные устройства данного типа в абсолютном большинстве являются проектным решением, требующим участия производителя или его аккредитованного лица при его проектировании и установке.

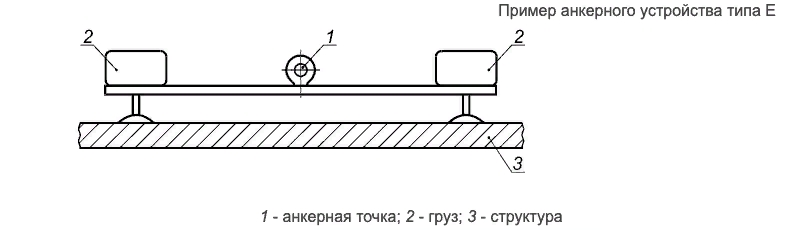

Тип E
«Анкерное устройство типа Е (type Е anchor device): Анкерное устройство для использования на поверхности, отклоняющейся от горизонтали не более чем на 5°, принцип действия которого полностью основан на его массе и трении между ним и поверхностью.»
ГОСТ EN 795-2019
Этот тип анкерных устройств, которые можно отнести к классу переносных, используют в своём принципе работы законы гравитации.
