При большой плотности запросов на этот класс анкерных устройств, выбор их в ассортименте, представленных на рынке СНГ не велик. Нам известно только несколько анкерных линий, которые имеют такое сочетание свойств. Речь пойдёт о переносных (мобильных) анкерных линиях на базе стального каната.
Переносные (мобильные) анкерные линии как класс анкерных устройств позволяют в большой степени облегчить разработку систем безопасности для работ на монтажных горизонтах. Достаточно большой ассортимент переносных анкерных линий на базе текстильной ленты или текстильного каната пользуются популярностью, но не отвечают требованиям в случаях, когда их применение не эффективно или неприменимо из-за тяжёлых условий эксплуатации, наличия источников высоких температур (искры, брыги раскалённого металла), агрессивных сред. Текстильные анкерные линии подвержены износу, что делает их малоэффективными на строительных объектах.
Анкерные линии на базе стального каната (троса) имеют ряд преимуществ перед аналогами из текстильных материалов: они практически не имеют срока годности, ремонтопригодны (замена компонентов), имеют высокие износостойкие свойства, не имеют ограничений по применению в агрессивных и/или взрывоопасных средах, не имеют ограничений в условиях, допускающих риски от источников высоких температур.
Все представленные далее системы сертифицированы по ТР ТС 019/200 и изготовлены по ГОСТ EN 795-2014 и ГОСТ EN/TS 16415-2015

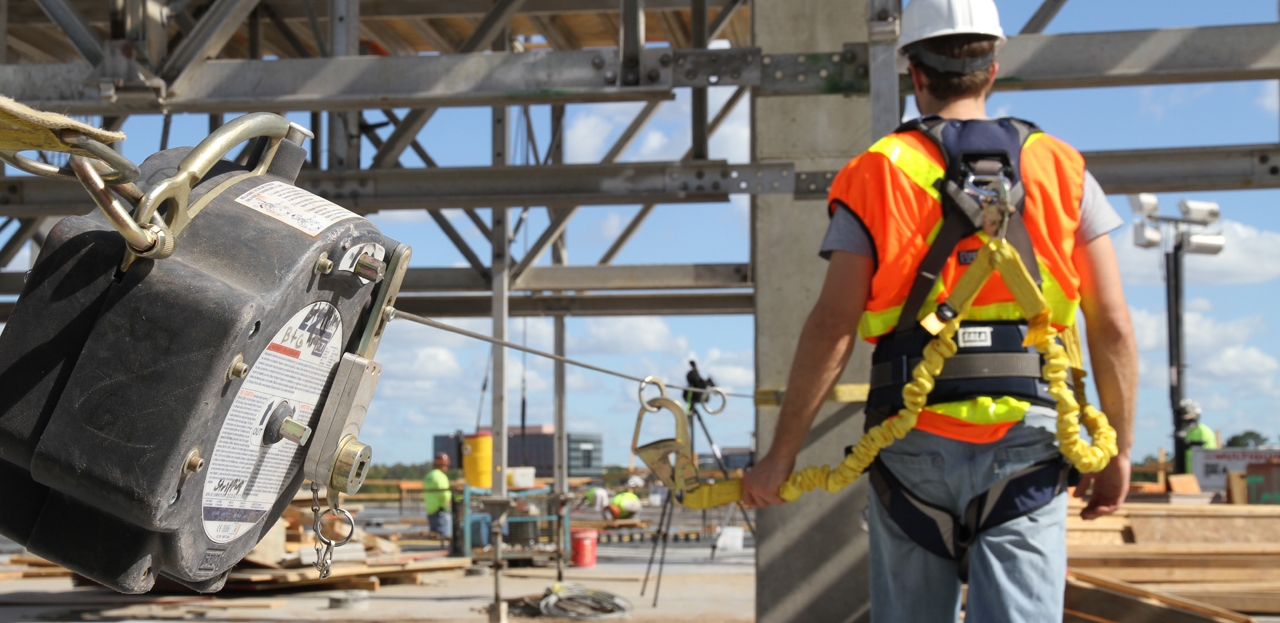

EZ-Line DBI-Sala®
Мобильная тросовая линия для установки на горизонтальных участках протяжённостью до 18,3 метров. Выполнена в виде компактного устройства в цельном корпусе, имеющего механизм натяжения. Установка анкерной линии простая и быстрая: необходимо установить устройство к анкерной точке, вытянуть трос и соединить его со второй анкерной точкой. С помощью рукоятки лебедки необходимо натянуть трос согласно индикатору натяжения.
Простая и эффективная анкерная линия в цельном корпусе, позволяющая очень быстро организовать работу на высоте. Используется оцинкованный трос диаметров 6,25 мм. Система рассчитана для двух пользователей. Имеет индикатор срабатывания и натяжения.
Минусы: высокая стоимость, ограничения в ремонтопригодности.
В каталоге: EZ-Line DBI-Sala

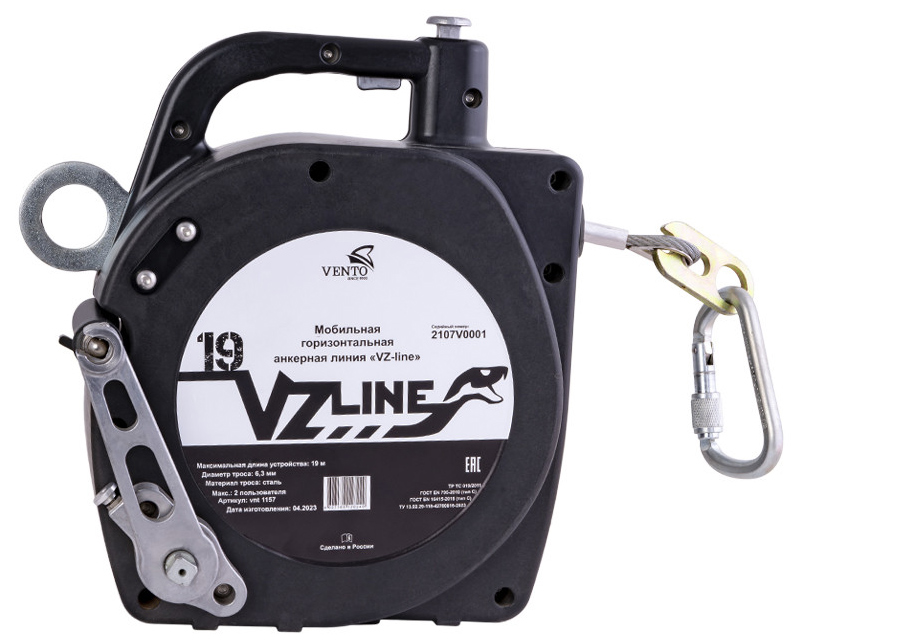

VZ-Line Vento
Мобильная горизонтальная анкерная линия VZ-line, арт. vnt 1157 является анкерным устройством типа С, то есть переносным устройством. Является аналогом (практически полным) EZ-Line DBI-Sala®.Рассчитана на 2 пользователя (одновременно). Максимальная длина анкерной линии 15 метров.
Минусы: высокая стоимость, ограничения в ремонтопригодности.
В каталоге: VZ-Line Vento

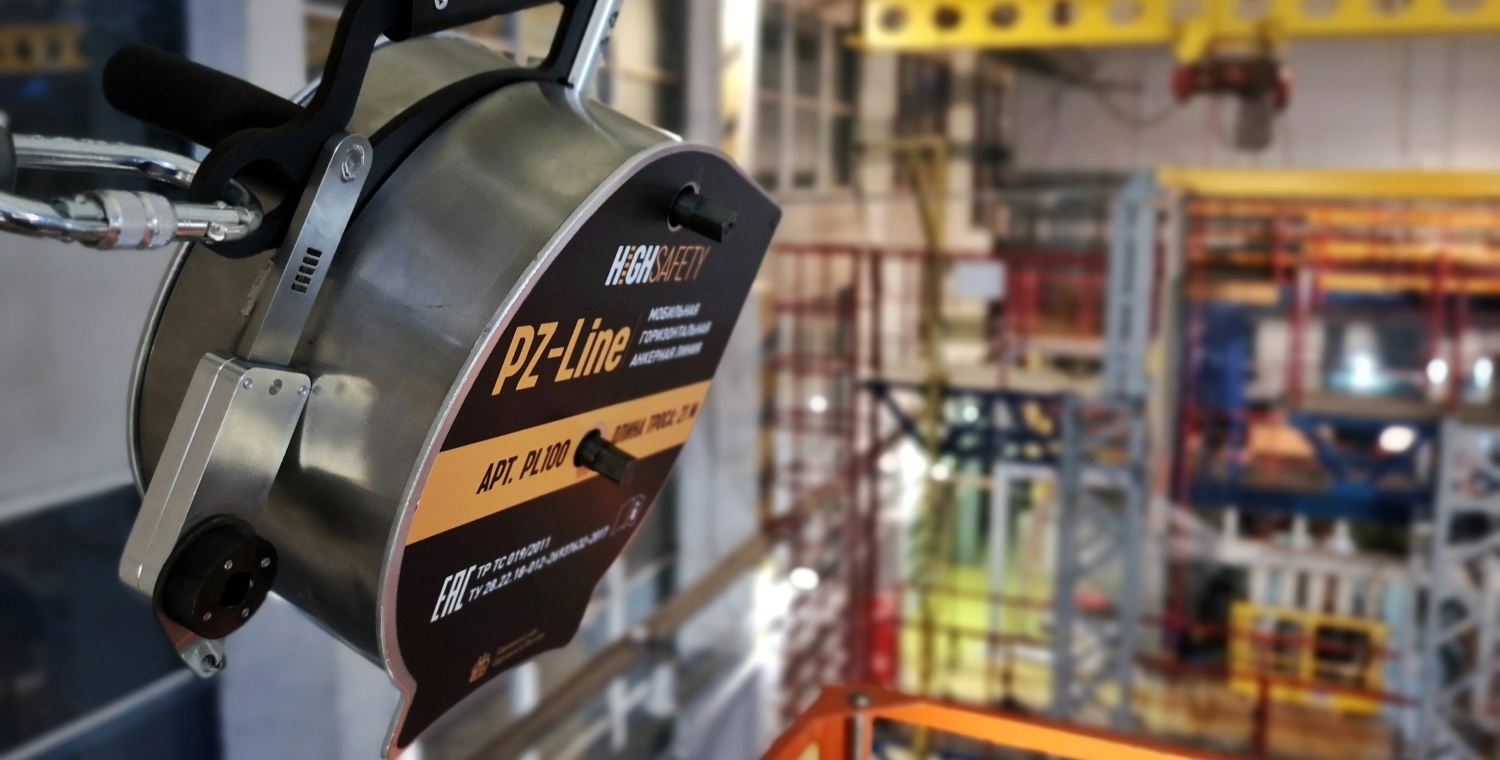

PZ-Line High Safety
Ещё один аналог EZ-Line DBI-Sala от производителя High Safety.
- Анкерное устройство типа С.
- Длина троса: 21 м.
- Максимальное количество пользователей: 2
- Материал корпуса: дюраль и нержавеющая сталь.
- Материал троса: нержавеющая сталь.
- Диаметр троса: 6 мм.

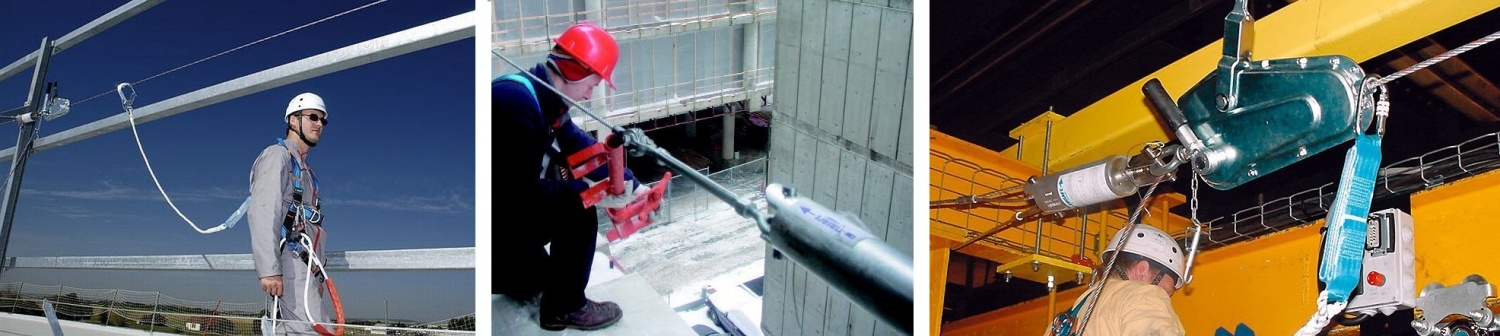

Tractel® Tirsafe™
Переносная анкерная линия на базе оцинкованного троса, диаметром 8,3 мм. Имеет механизм натяжения в виде проходной лебёдки, индикатор натяжения и индикатор срабатывания. Линия комплектуется двумя анкерными петлями для закрепления на структурных элементах. Линия рассчитана для одновременной работы пяти пользователей.
Длина линии может быть разной в зависимости от модификации - от 10 до 60 метров. При длине линии более 12 метров требуется организация промежуточных точек крепления, которые содержатся в комплекте. Промежуточные точки крепления устанавливаются в структурные элементы. Метод установки промежуточных точек - на анкерные или болтовые крепления. Конструкция промежуточных точек позволяет их осуществлять прохождение без перестёгивания.
Плюсы анкерной линии: очень простой и надёжный механизм натяжения, практически неограниченная длина линии, зависящая от выбранной модификации, ремонтопригодность благодаря возможности замены любого элемента, количество пользователей (до пяти работников одновременно).
К минусам можно отнести высокий вес системы (лебёдка очень тяжёлая), жёсткий трос, который может не всем понравится, достаточно высокая стоимость.

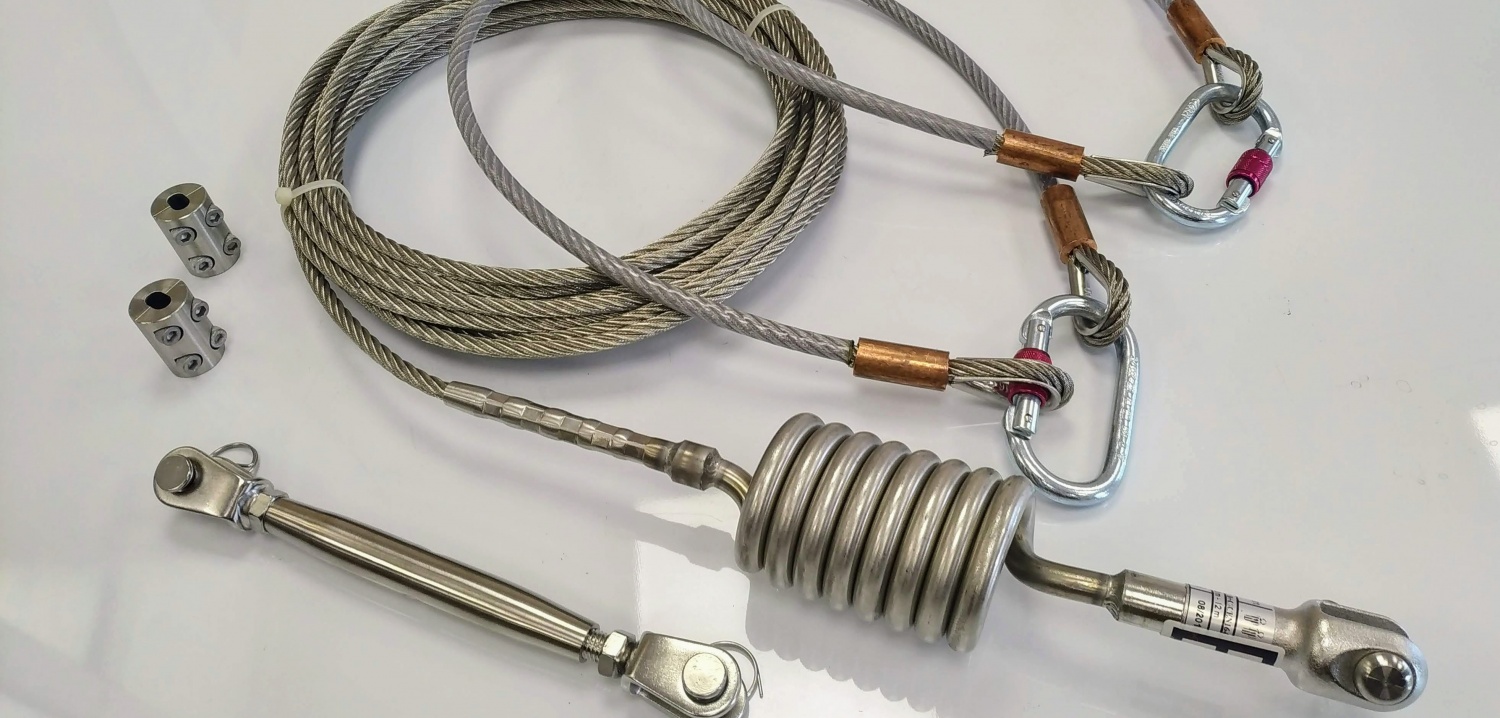

LV301 Delta Plus
Переносная анкерная линия на базе металического троса из нержавеющей стали марки А4, диаметром 8 мм. Имеет амортизатор необратимого действия в виде спирального элемента, выполняющий как задачу сглаживания критических нагрузок, так и индикации срабатывания. Линия имеет длину 12 метров и рассчитана для одновременной работы двух пользователей.
Анкерная линия комплектуется двумя анкерными петлями для прикрепления к структурам и ярким удобным баулом для хранения и переноски. Натяжение линии осуществляется резьбовым талрепом из нержавеющей стали. Фиксация троса происходит двумя зажимами с применением шестигранного ключа.
К плюсам можно отнести низкую стоимость системы, простоту конструкции, лёгкий вес, очень гибкий трос, материал всех компонентов из нержавеющей стали.
Минусы, которые мы видим - более сложная установка в сравнении с предыдущими системами, ограничение по длине, ограничение по количеству пользователей (два работника).

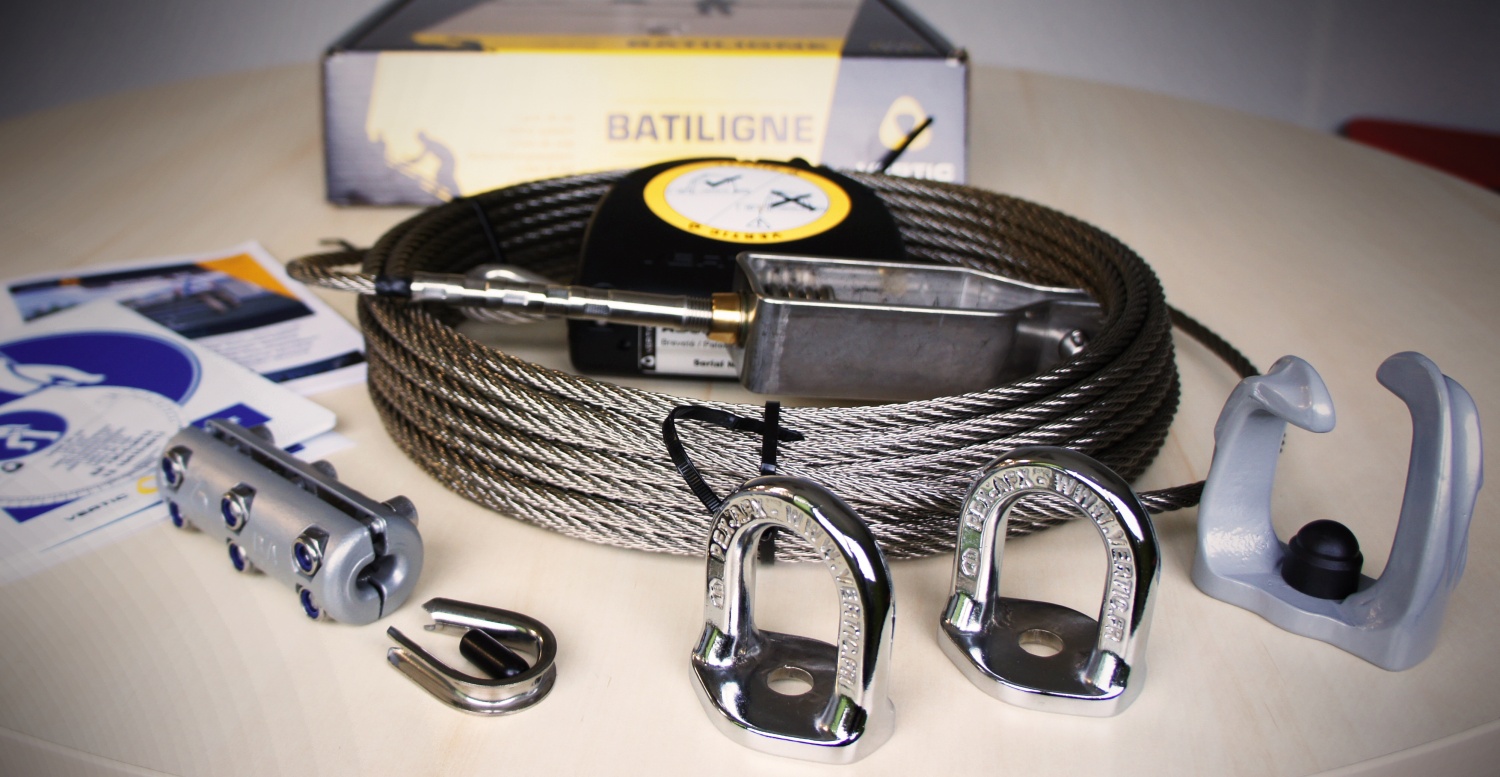

Vertic Batiligne (Delta Plus Systems)
Самая интересная анкерная линия в этом обзоре. Разработанная прежде всего в качестве стационарной, она может применяться для установки в качестве переносной. Производитель не ограничивает её использование проектными решениями и возможностью установки только аккредитованными профильными предприятиями.
Данная линия не имеет готовых модификаций, привязанных к размерам системы. Под любую длину и отраслевые решения комплектуется необходимый набор из компонентов (при этом их состав и количество определяется инструкцией).
Анкерная линия изготовлена на базе стального каната диаметром 8 мм из нержавеющей стали марки 316L (А4). Рассчитана на одновременное использование пятью пользователями. Демпфер закрытого типа имеет индикатор срабатывания. Кроме демпфера система использует элемент с названием преднатяжитель, задача которого сгладить нежелательные колебания в системе и позволить проконтролировать силу натяжения (индикатор натяжения).
Используемые промежуточные точки, которые должны устанавливаться через каждые 12 метров (согласно Российским регламентам) или каждые 15 метров (согласно инструкции и Европейским директивам) позволяют осуществлять их прохождение без перестёгивания. В составе возможного набора могут использоваться угловые промежуточные точки, позволяющие делать изгибы линии.
Вариативность комплекта позволяет получить разные конфигурации установки в зависимости от способа крепления троса к конечным анкерным элементам. В ассортименте есть обжимные элементы крепления в виде стационарного элемента, в котором трос обжимается на стороне продавца (используется сертифицированный инструмент), в виде цангового зажима (который может быть установлен на стороне эксплуатирующей организации) или простые и надёжные обжимные зажимы, позволяющие неограниченное количество раз переставлять систему.
Эта система не является идеальным вариантом в случаях, когда нужно организовать работу на непродолжительное время. Её основное преимущество в решениях, когда стационарные системы ставить неоправданно и дорого, но необходимо организовать систему безопасности на продолжительное время или постоянную работу.
Плюсы анкерной линии: выполнена из антикоррозионных и взрывобезопасных сплавов, низкая стоимость, неограниченная длина, возможность организации изгибов системы, высокая надёжность элементов, полная ремонтопригодность (включая возможность ремонта несущего троса или его наращивания), возможность самостоятельной установки в качестве стационарной системы, но без привлечения специализированных компаний.
Минусы: более долгая установка в сравнении с первыми двумя представителями.
