Формы карабинов (соединительных элементов)
Верный выбор формы карабина положительно влияет на удобство при работе и на вашу безопасность.

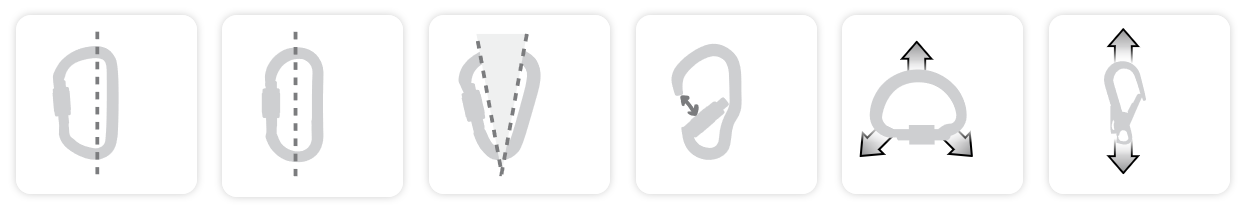

Форма карабина определяет такие его свойства, как:
- прочность по главной оси
- распределение нагрузки
- раскрытие
- емкость
- прочность при различных положениях
- эргономичность

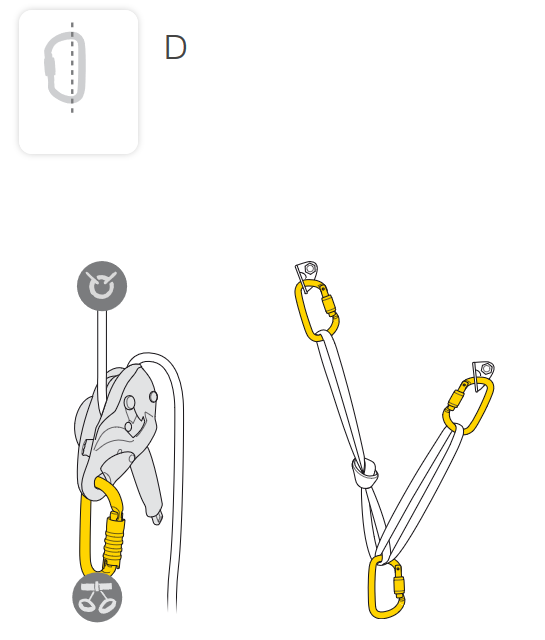

D-образная форма карабина
При нагрузке позиционируется по главной, самой прочной оси. Ось смещена от центра в сторону от муфты. Подходит для присоединения спускового устройства к привязи и для организации анкерных точек.

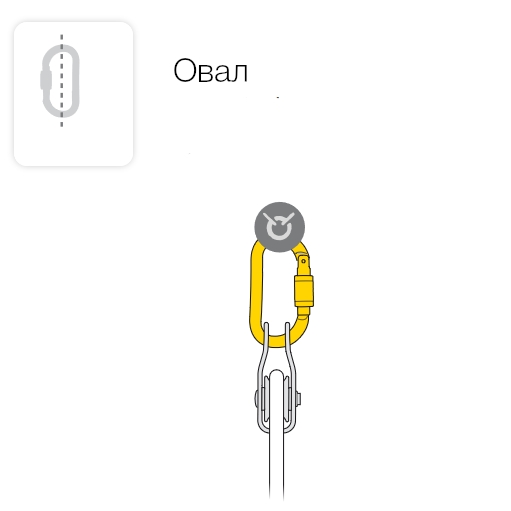

Овальная форма карабина
Симметричная форма для установки устройств с широким отверстием для присоединения (например блок-роликов FIXE). Благодаря симметричной форме нагрузка распределяется равномерно.

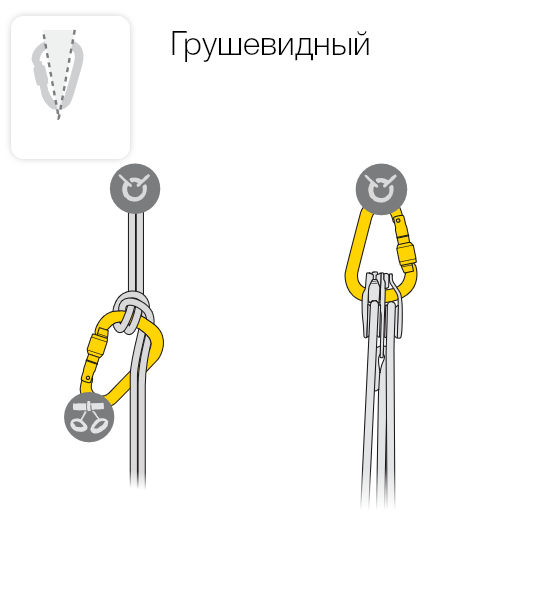

Грушевидная форма карабина
Большая емкость карабина позволяет присоединить несколько устройств, устройства с широким соединительным отверстием или использовать его с узлом UIAA.

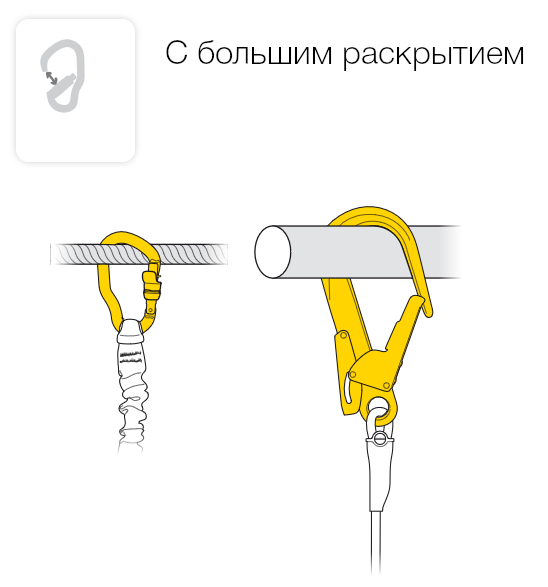

Карабины с большим раскрытием
Для крепления за кабели, трубы, металлоконструкции и т.п.

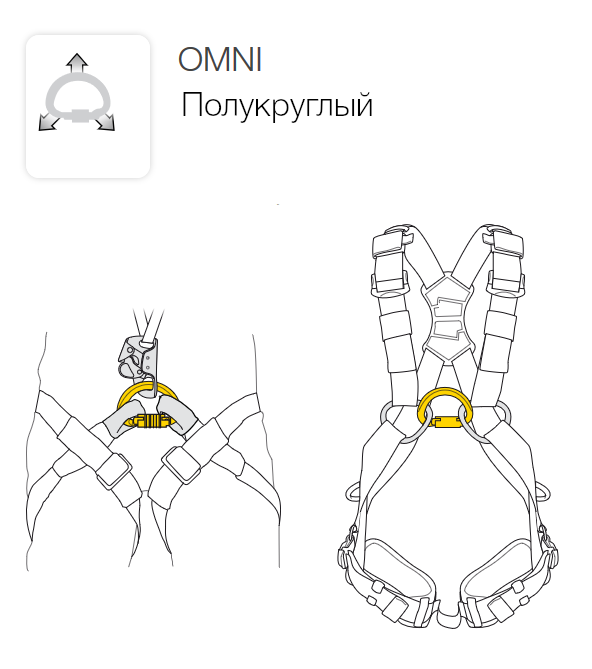

Карабин полукруглой формы
Специальная форма, такой карабин держит нагрузку в трех направлениях. Подходит для установки на определенные виды привязей.

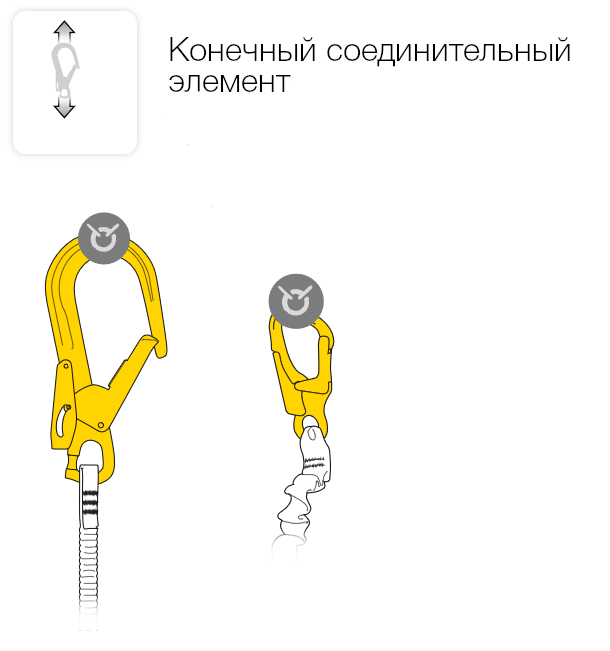

Конечный соединительный элемент
Карабины с двумя раздельными точками крепления, благодаря такому разделению нагрузка всегда распределяется по главной оси.

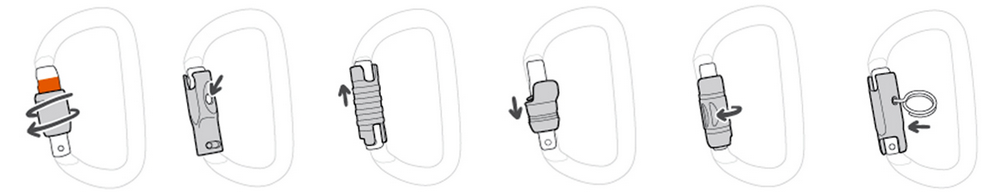

Типы муфт соединительных элементов Petzl
Различные муфты подойдут для разных целей. Данный выбор обусловлен как соображениями об удобстве, так и о безопасности.

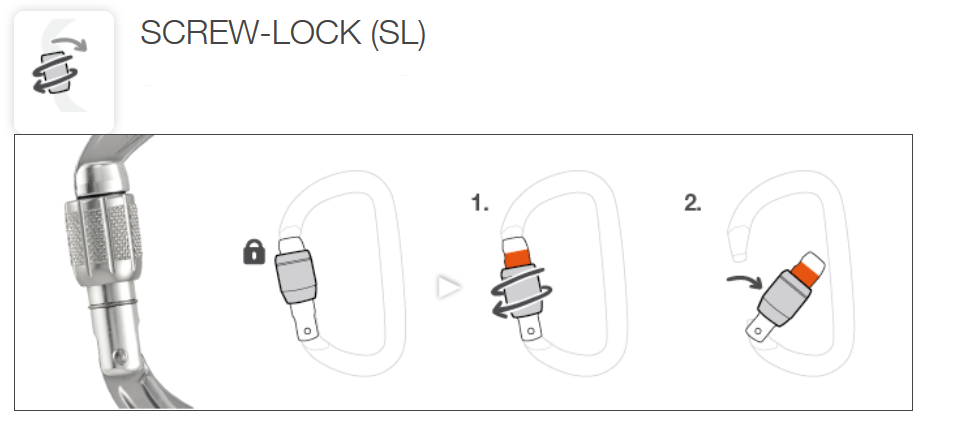

Классическая ручная муфта SCREW-LOCK (SL): удобная и универсальная.
Удобство
- Преимущества: муфта блокируется в ручную, только при необходимости. Просто открыть одной рукой.
- Недостатки: чтобы закрутить муфту, требуется время.
- Преимущества: надежность работы в грязных условиях. Красный индикатор помогает не забыть закрутить муфту.
- Недостатки: вибрация или трение об окружающие предметы могут привести к откручиванию муфты, либо пользователь может забыть закрыть муфту.

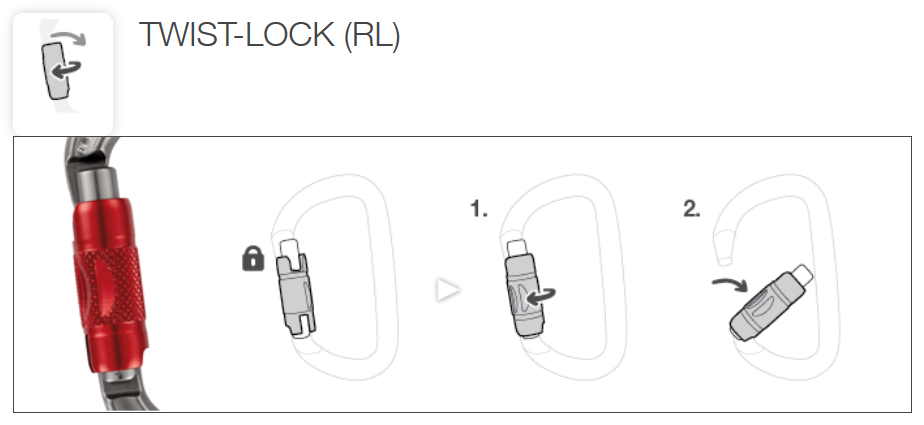

Автоматическая двухтактная муфта TWIST-LOCK (TL).
Удобство
- Преимущества: просто и быстро открывается, автоматическая блокировка.
- Недостатки: нужно разблокировать муфту каждый раз, когда требуется открыть карабин. Для установки устройств на карабин требуется задействовать обе руки.
- Преимущества: автоматическая блокировка муфты.
- Недостатки: возможность некорректной блокировки муфты. Например, в муфту может попасть анкерная петля и помешать блокировке. Нужно проверять корректность закрытия муфты каждый раз при закрытии карабина. Муфта чувствительна к трению: она может случайно открыться при контакте с окружающими предметами (веревкой или другим оборудованием).

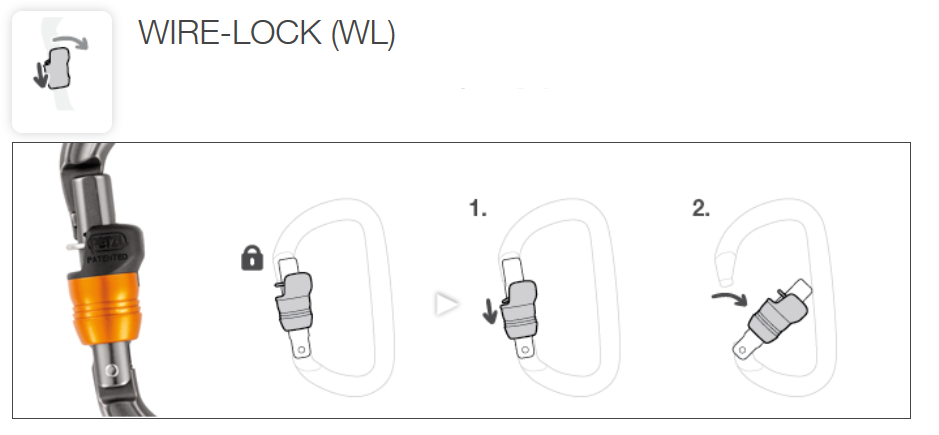

Двухтактная автоматическая муфта WIRE-LOCK (WL)
Разработано специально для использования на конце усов самостраховки в веревочных парках и на маршрутах Via-Ferrata.
Удобство
- Преимущества: быстро и просто открыть, почти также просто, как карабин без муфты. Быстрая автоматическая блокировка муфты.
- Преимущества: автоматическая блокировка муфты
- Недостатки: самая низкая надежность муфты в сравнении с другими вариантами (однако это надежнее, чем карабин без муфты). Очень высокая чувствительность к окружающих воздействиям. Муфта открывается при небольшом усилии.

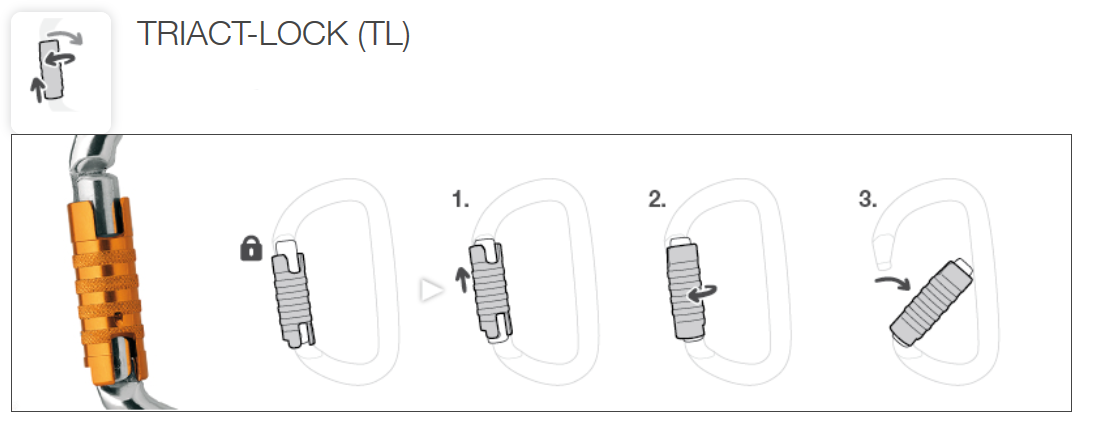

Трехтактная автоматическая блокировка TRIACT-LOCK (TL)
Удобство
- Преимущества: быстрая автоматическая блокировка.
- Недостатки: нужно разблокировать муфту каждый раз, когда требуется открыть карабин. Открыть муфту не очень просто, навык требует практики. Для установки устройств на карабин требуется задействовать обе руки.
- Преимущества: надежность блокировки муфты (трехтактное раскрытие не так-то просто произвести случайно).
- Недостатки: возможность некорректной блокировки муфты. Например, в муфту может попасть анкерная петля и помешать блокировке. Нужно проверять корректность закрытия муфты каждый раз при закрытии карабина. Муфта не очень хорошо чувствует себя в условиях грязных работ.

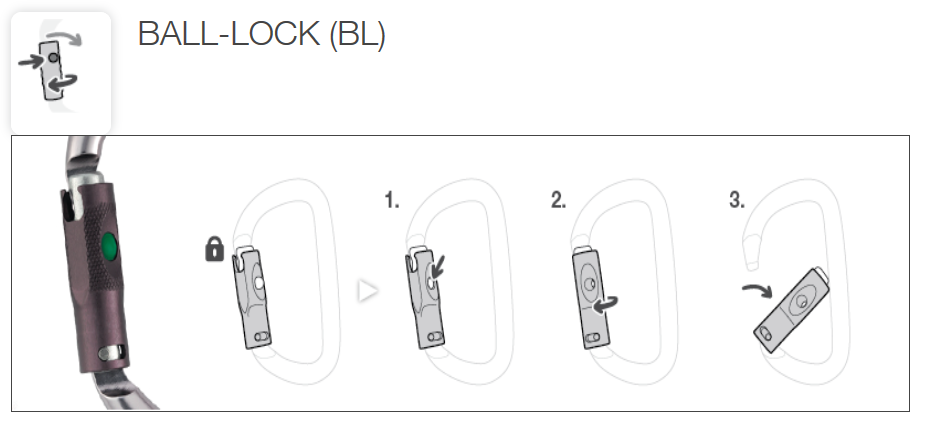

Автоматическая трехтактная муфта BALL-LOCK (BL)
Удобство
- Преимущества: быстрая автоматическая блокировка. Визуальный индикатор блокировки.
- Недостатки: нужно разблокировать муфту каждый раз, когда требуется открыть карабин. Не удобно управлять муфтой в перчатках. Для установки устройств на карабин требуется задействовать обе руки.
- Преимущества: надежность блокировки муфты (трехтактное раскрытие).
- Недостатки: возможность некорректной блокировки муфты. Например, в муфту может попасть анкерная петля и помешать блокировке. Нужно проверять корректность закрытия муфты каждый раз при закрытии карабина.

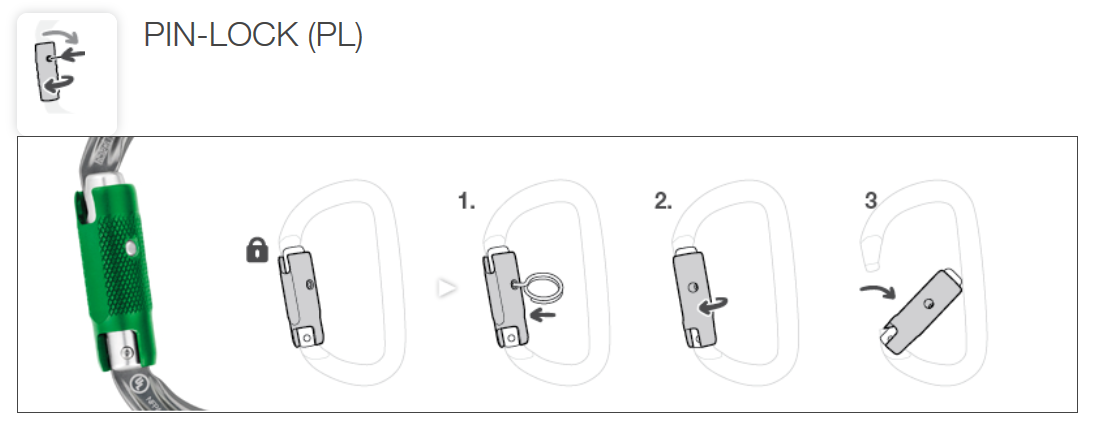

Трехтактная автоматическая муфта PIN-LOCK (PL)
Открывается специальным инструментом. Разработано, в первую очередь, для использования в веревочных парках.
Удобство
- Преимущества: можно быстро установить для длительного использования. Ограничивает возможность отсоединения пользователем во время использования.
- Недостатки: сложно снять карабин при необходимости (например, в случае чрезвычайной ситуации).
- Преимущества: очень высокая надежность муфты. Трехтактное раскрытие, для первого действия необходим специальный инструмент.
- Недостатки: возможность некорректной блокировки муфты. Например, в муфту может попасть анкерная петля и помешать блокировке. Нужно проверять корректность закрытия муфты каждый раз при закрытии карабина.

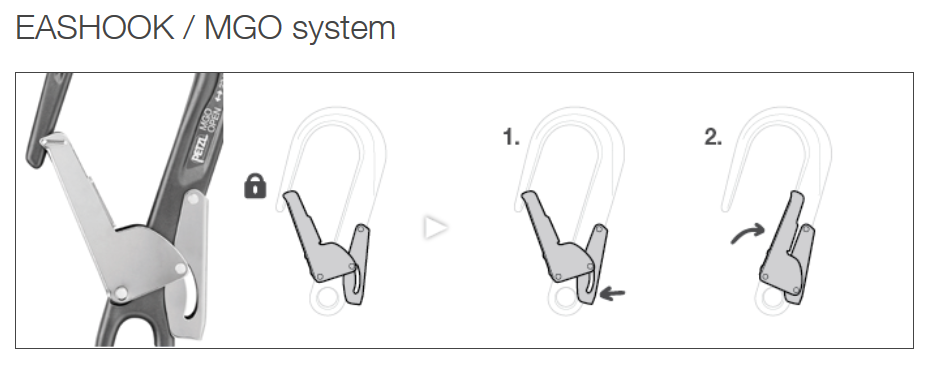

Автоматическая блокировка и двухтактное раскрытие
Удобство
- Преимущества: быстро и просто открыть, автоматическая блокировка.
- едостатки: ограниченная совместимость с оборудованием.
- Преимущества: два такта раскрытия хорошо разделены (необходимо воздействие на карабин с двух разных сторон). Нагрузка всегда распределяется по главной оси.
- Недостатки: возможность случайного раскрытия муфты при внешнем воздействии. Большой размер карабинов увеличивает риск возникновения консольных нагрузок.

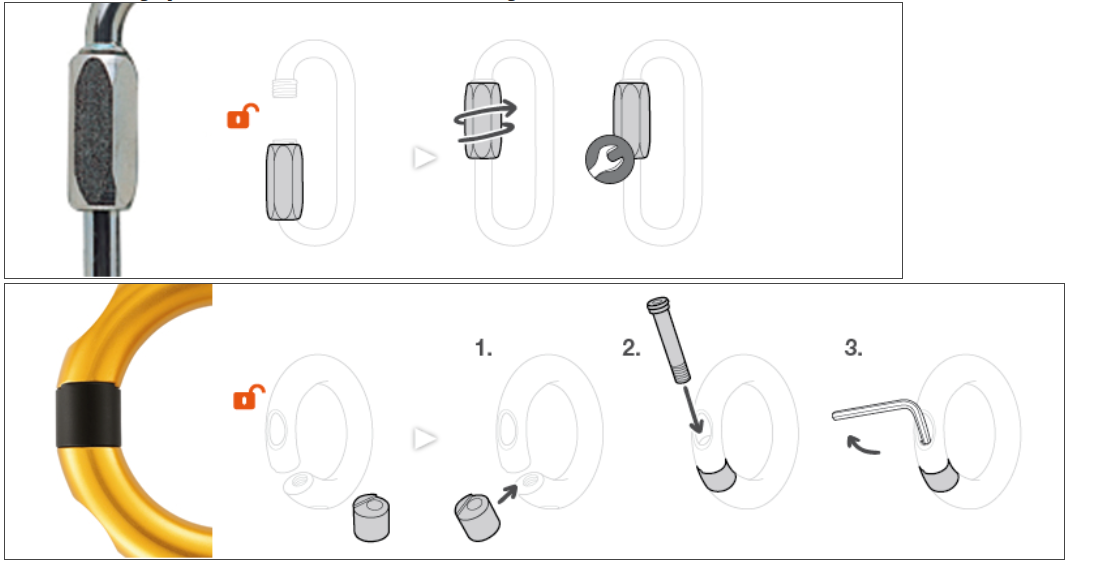

Полу-постоянное соединение (для открытия требуется специальный инструмент)
Удобство
- Преимущества: устанавливается на долгосрочных соединениях. Снижает риск неправильного обращения с соединительным элементом.
- Недостатки: сложно снять карабин при необходимости (например, в случае чрезвычайной ситуации). Для этого необходим специальный инструмент.
- Преимущества: очень надежная фиксация при условии, что соединение корректно затянуто.
- Недостатки: перед использованием необходимо проверить, затянуто ли соединительное звено.
