Анализ риска падения на примерах крыши
26 сентября 2019
При оценке рисков и проектировании системы безопасности на кровлях зачастую допускаются серьёзные ошибки, которые могут быть причиной несчастных случаев при дальнейшей эксплуатации.
Специалисты компании Protekt создали простую и наглядную схему расположения анкерных линий и локальных анкерных точек. С этой схемой можно ознакомиться в этой публикации.
Общие правила

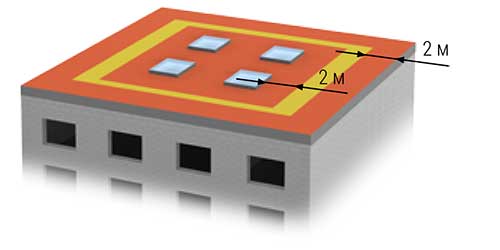

![Потенциальные места с риском падения Потенциальные места с риском падения](/upload/medialibrary/17c/17cbc5259951c0d04d1643cabd83d0de.jpg)
- край крыши;
- проемы в крыше или световые люки;
- ненадежное перекрытие.
■■■ — поверхность с повышенным риском
■■■ — поверхность с невысоким риском
Размещение системы на плоской крыше

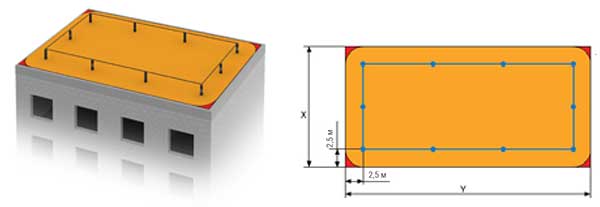

Наилучшее решение для всех размеров (x, y) крыш
- достоинство: наибольшая площадь крыши охвачена системой;
- потенциальный недостаток: может затруднять удаление снега с крыши.
![Наилучшее решение для всех размеров (x, y) крыш Наилучшее решение для всех размеров (x, y) крыш](/upload/medialibrary/3b4/3b464f8774e799405f1f1cac8f00fe18.jpg)
■■■ — поверхность с повышенным риском
■■■ — безопасная поверхность покрываемая системой

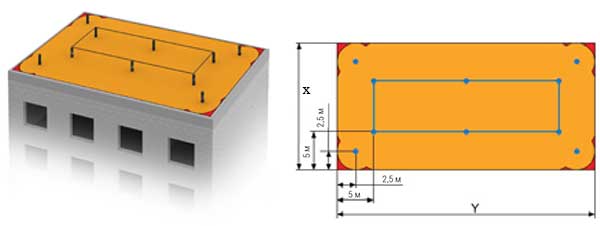

Альтернативное решение для размеров x > 20 м; y > 20 м
- требует дополнительных точек крепления в углах для увеличения защищаемой поверхности;
- достоинство: отдаленность системы от края облегчает удаление снега;
- потенциальный недостаток: увеличенное расстояние системы от края крыши требует использования более длинной индивидуальной соединительной подсистемы.
![Альтернативное решение для размеров x > 20 м; y > 20 м Альтернативное решение для размеров x > 20 м; y > 20 м](/upload/medialibrary/166/166115fadf0aadb0e05f1febdc158a90.jpg)
■■■ — поверхность с повышенным риском
■■■ — безопасная поверхность покрываемая системой

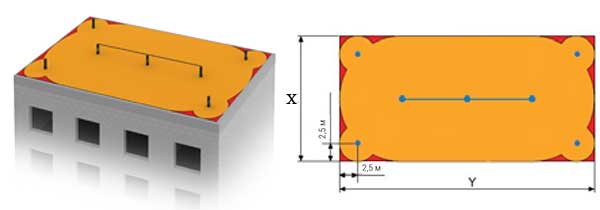

Альтернативное решение для размеров x < 20 м; y > 20
- наименьшая площадь охвачена системой;
- требует дополнительных точек крепления в углах для увеличения защищаемой поверхности;
- достоинство: единичная линия системы наименее препятствует удалению снега;
- потенциальный недостаток: увеличенное расстояние системы от края крыши требует использования более длинной индивидуальной соединительной подсистемы.
![Альтернативное решение для размеров x < 20 м; y > 20 м Альтернативное решение для размеров x < 20 м; y > 20 м](/upload/medialibrary/32a/32a1690ad6b9508a77d24c3aab17599c.jpg)
■■■ — поверхность с повышенным риском
■■■ — безопасная поверхность покрываемая системой
Размещение системы на наклонной крыше

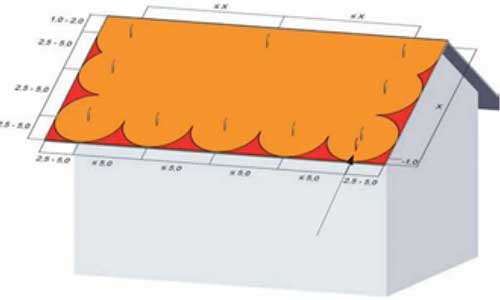

Защитная инсталляция в виде анкерных точек
- анкерные точки монтируются на расстоянии от 2,5 до 5 м вдоль краев крыши;
- вдоль гребня крыши анкерные точки монтируются на расстоянии равном или меньшем, чем длина бокового края.
![Защитная инсталляция в виде анкерных точек Защитная инсталляция в виде анкерных точек](/upload/medialibrary/df4/df469025778260fe3cb4b77b87909e1d.jpg)
■■■ — поверхность с повышенным риском
■■■ — поверхность с невысоким риском

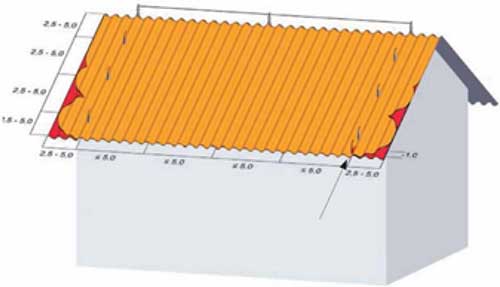

Защитная инсталляция в виде комбинации анкерных точек и горизонтальной анкерной линии
- анкерные точки монтируются на расстоянии от 2,5 до 5 м вдоль боковых краев крыши;
- на гребне крыши монтируется горизонтальная жесткая тросовая анкерная линия (или рельсовая), делая возможным перемещение по крыше.
![Защитная инсталляция в виде комбинации анкерных точек и горизонтальной анкерной линии Защитная инсталляция в виде комбинации анкерных точек и горизонтальной анкерной линии](/upload/medialibrary/6a1/6a16f6ee7c784a1f472837a1643f439d.jpg)
■■■ — поверхность с повышенным риском
■■■ — безопасная поверхность покрываемая системой

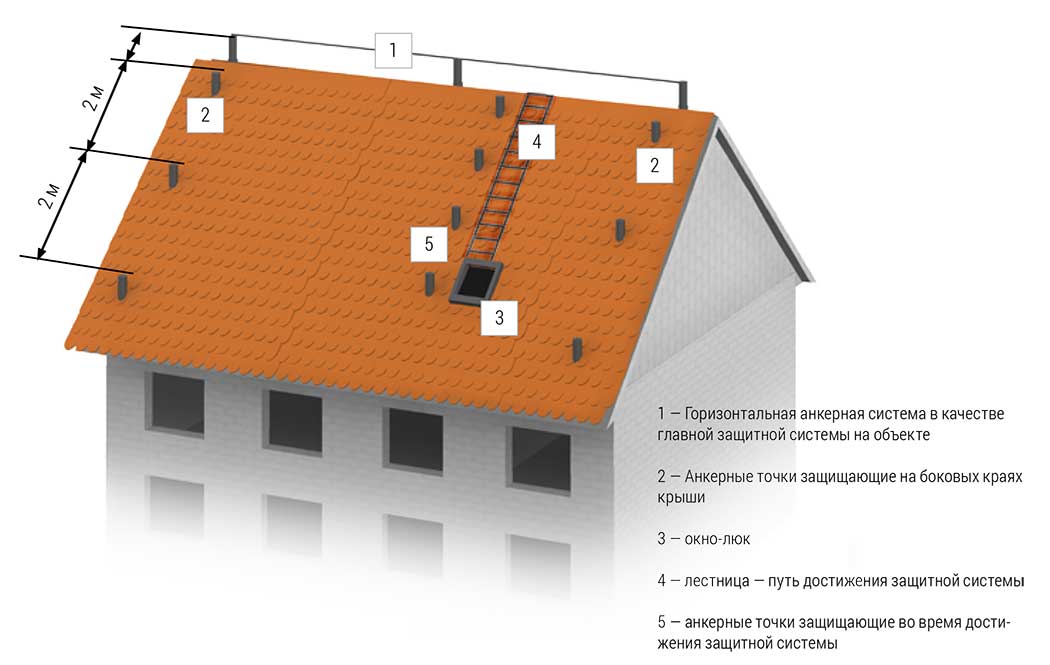

Пример реализации системы и доступа
![Пример реализации системы и доступа Пример реализации системы и доступа](/upload/medialibrary/438/4387f0f2072518dbda02a983c7d1e772.jpg)
