    Petzl RIG 2018: технические советы

    В этом году Французская компания Petzl обрадовала всех специалистов, чья деятельность связана со сложным высотным доступом, модифицированным устройством RIG с новыми возможностями и обновлённым функционалом. В этой статье немного про результаты реинкарнации.

    Petzl RIG 2018: технические советы
    25 сентября 2018

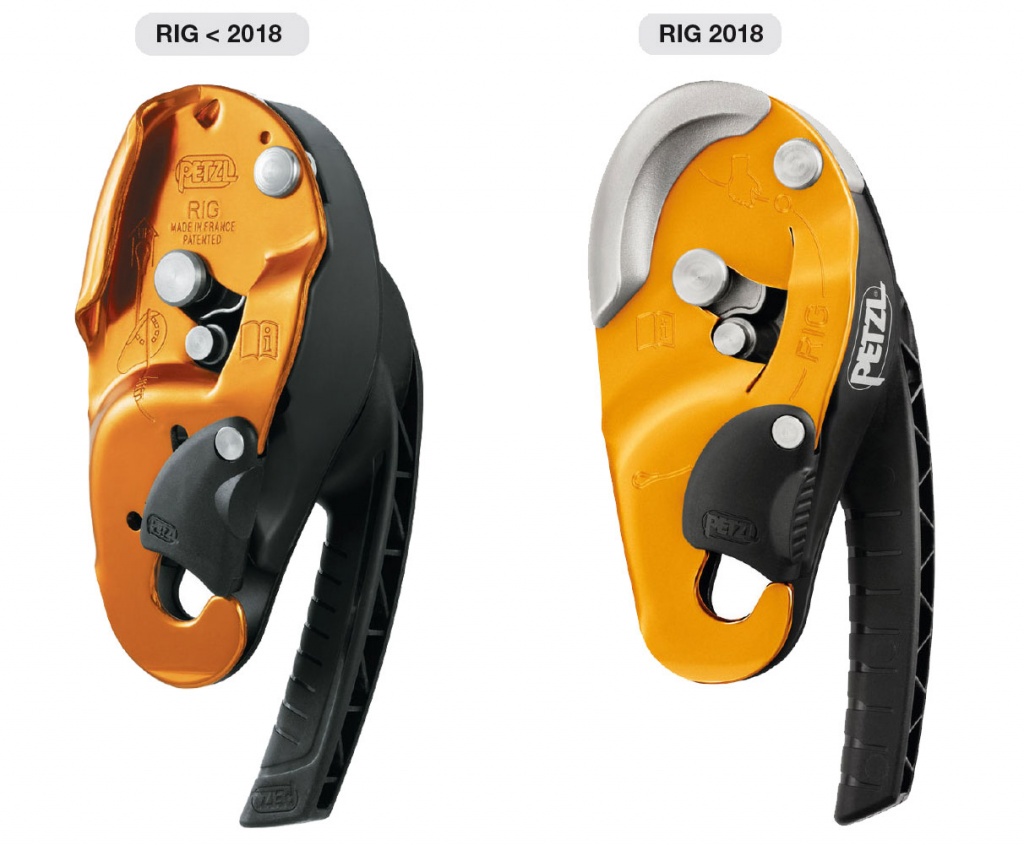

    Основы работы с новым RIG и сравнение с предыдущей версией

    RIG — это самоблокирующееся страховочно-спусковое устройство, которое можно использовать как на страховочной привязи, так и на анкерной точке. Внешние различия моделей можно увидеть на следующем изображении:

    Основы работы с новым RIG и сравнение с предыдущей версией

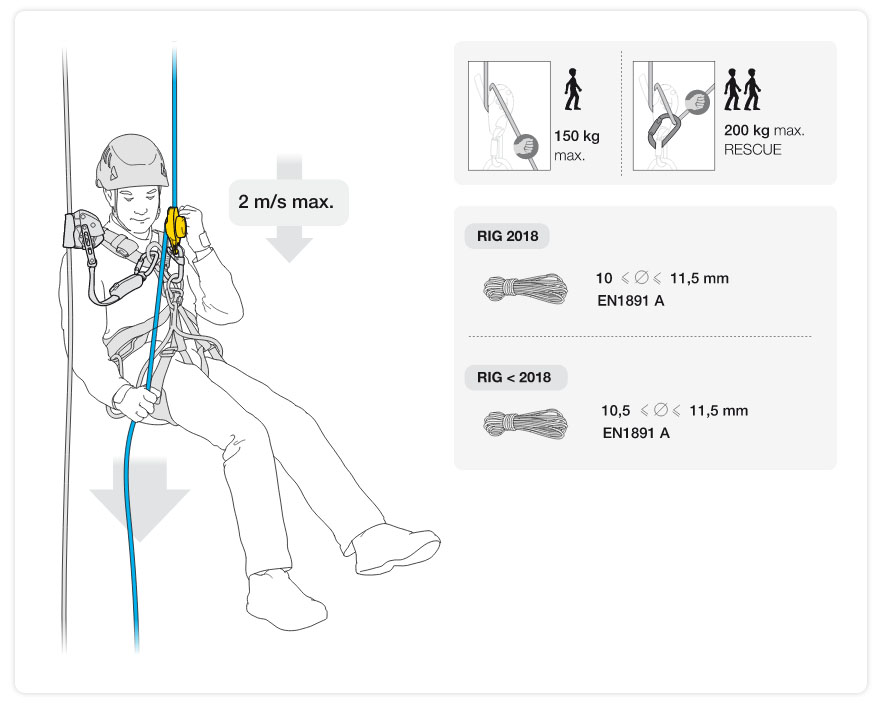

    Использование в качестве спускового устройства

    RIG можно использовать в качестве спускового устройства для одного человека весом до 150 килограмм, либо для двух человек общим весом до 200 килограмм при проведении спасательных работ. При этом необходимо использовать дополнительный карабин для увеличения силы трения.

    Использование в качестве спускового устройства
    Верёвка может проходить как через боковую платину (усиленную стальной вставкой), так и через специальное V-образное углубление. Выбор зависит от диаметра верёвки, индивидуальных предпочтений, расположения дополнительного карабина, руки и т.п.

    Веревка может проходить как через боковую платину (усиленную стальной вставкой), так и через специальное V-образное углубление
    Внимание! Ни в каком из этих случаев нельзя выпускать из руки свободный конец верёвки во время спуска. Нужно быть особенно внимательным и осторожным при использовании новой верёвки, верёвки небольшого диаметра или при больших нагрузках.

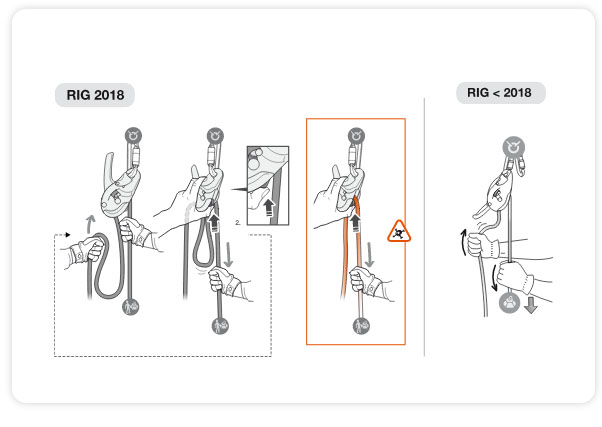

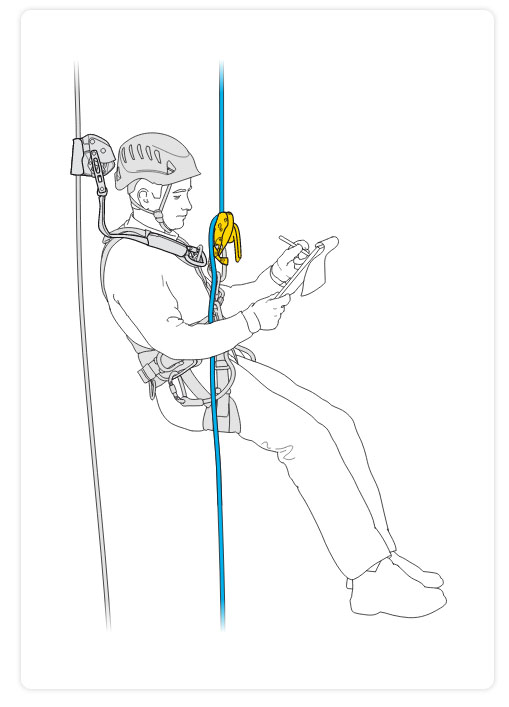

    Позиционирование на рабочем месте

    Система блокировки устройства AUTO-LOCK, представленная в новом спусковом устройстве RIG 2018 года, автоматически переводит рукоять в положение блокировки. Перед тем как отпустить свободный конец верёвки пользователь должен убедиться, что рукоять встала в правильное положение.

    Система блокировки устройства AUTO-LOCK, представленная в новом спусковом устройстве RIG 2018 года, автоматически переводит рукоять в положение блокировки.

    В предыдущей версии спускового устройства RIG рукоятку необходимо было переводить в положение блокировки вручную.

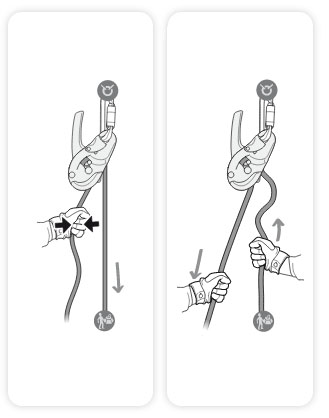

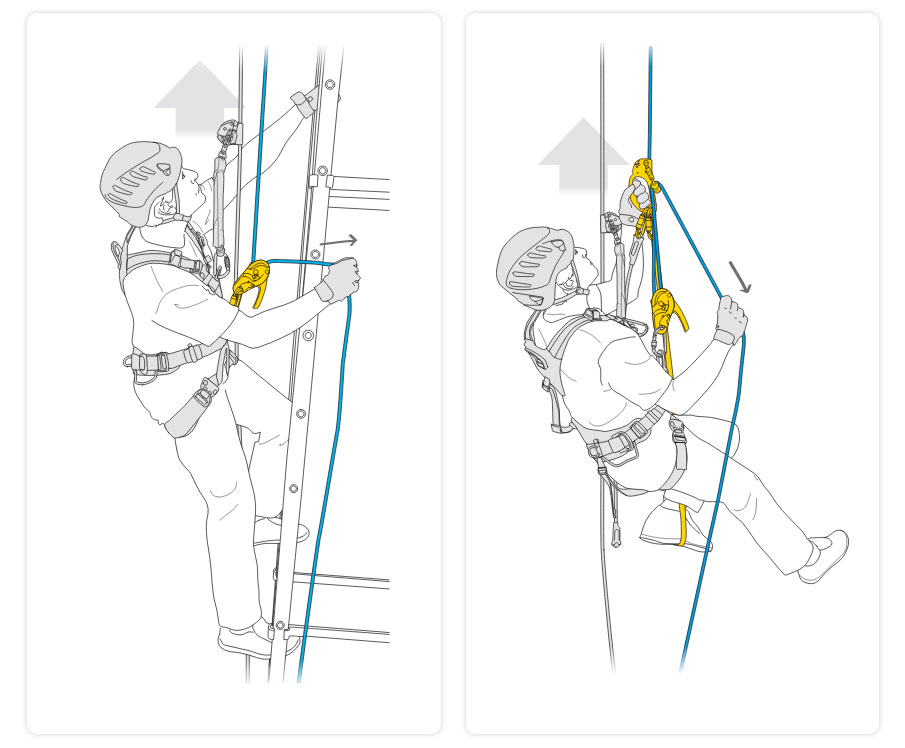

    Подъем по верёвке

    Есть два метода быстрого короткого подъема по верёвке для точного позиционирования на рабочем месте.

    На новом RIG можно выбрать верёвку без манипулирования рукояткой. В предыдущей версии для этого нужно было перевести рукоятку из положения блокировки в рабочее положение.

    Первый способ — простое вытягивание верёвки, если у пользователя есть опора под ногами и он может уменьшить нагрузку на верёвку. Второй способ — подъем в паре с зажимом ASCENSION (для большего удобства используйте также карабин с роликом ROLLCLIP).

    Подъем по верёвке

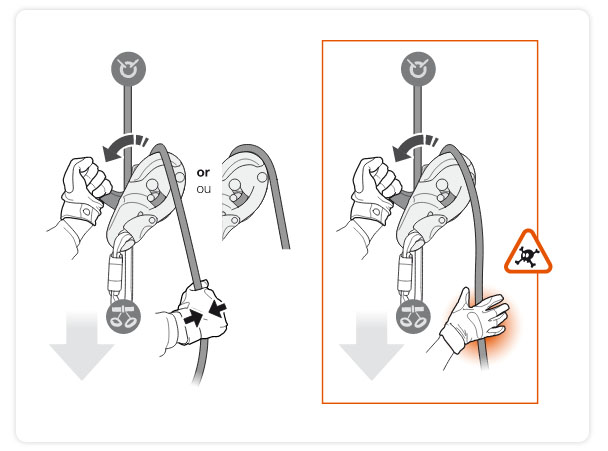

    Спуск с помощью устройства RIG, установленного на анкерной точке

    Установите устройство RIG на анкерной точке, чтобы спустить работника к точке проведения работ или для спуска пострадавшего при спасательных работах. При этом верёвка должна быть пропущена через карабин на точке (см. рисунок).

    Пользователь никогда не должен выпускать из руки свободный конец верёвки при манипулировании рукояткой. На новом RIG можно выпустить из руки верёвку после того, как вы убедились, что она корректно переведена в положение блокировки системой AUTO-LOCK. На предыдущей версии необходимо перевести рукоятку в положение блокировки вручную.

    При длинных cпусках и при больших нагрузках скорость спуска должна быть небольшой, чтобы избежать перегрева устройства.

    Спуск с помощью устройства RIG, установленного на анкерной точке

    Страховка с помощью RIG, установленного на анкерной точке

    RIG можно использовать в качестве страховочного устройства для второго человека, который использует собственную систему для передвижения (подъема/спуска).

    Пользователь не должен выпускать из руки свободный конец верёвки. Необходимо всегда вовремя выбирать слабину верёвки, чтобы в случае срыва пролет был минимальным.

    Страховка с помощью RIG, установленного на анкерной точке
    Внимание! Нужно быть особенно осторожным при использовании верёвок небольшого диаметра или при больших нагрузках.
    Как выдать верёвку на спуске:

    Как выдать веревку на спуске
    Как остановить падение и как выбрать верёвку при подъеме:

    Как остановить падение и как выбрать веревку при подъеме:

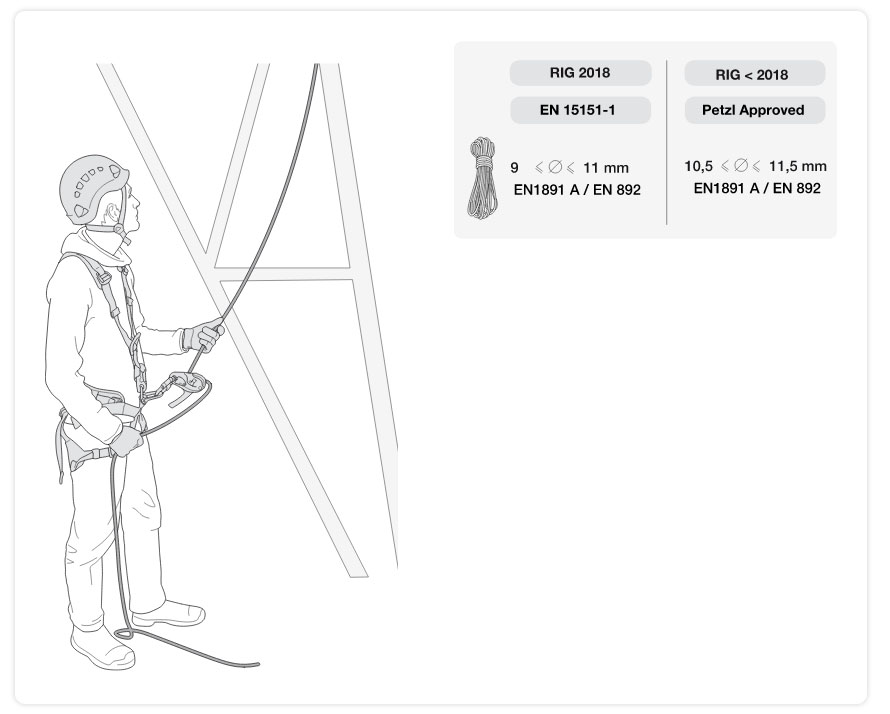

    Страховка с помощью скалолазной техники

    При использовании скалолазной техники страховки человек, стоящий снизу, страхует того, кто поднимается наверх.

    Страховка с помощью скалолазной техники
    Страховка с помощью скалолазной техники
    На новом RIG есть специальный небольшой выступ, который позволяет выдавать верёвку нажатием на кулачек большим пальцем руки. Не забывайте контролировать рукой свободный конец верёвки.

    Веревка может проходить как через боковую платину (усиленную стальной вставкой), так и через специальное V-образное углубление

    Спуск производится с помощью рукоятки.

    Cтатические и динамические тесты RIG

    Приведенные в данной статье тесты проведены в лаборатории, с использованием новых верёвок и новых спусковых устройств. Результаты тестов носят исключительно ознакомительный характер и могут отличаться при использовании устройств/верёвок с износом, или с другими типами или моделями верёвок.

    А. Тесты RIG 2018

    A1. Статические тесты.

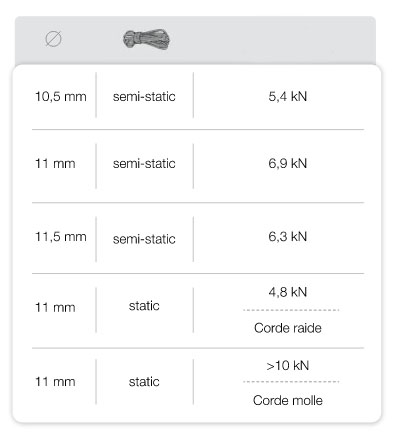

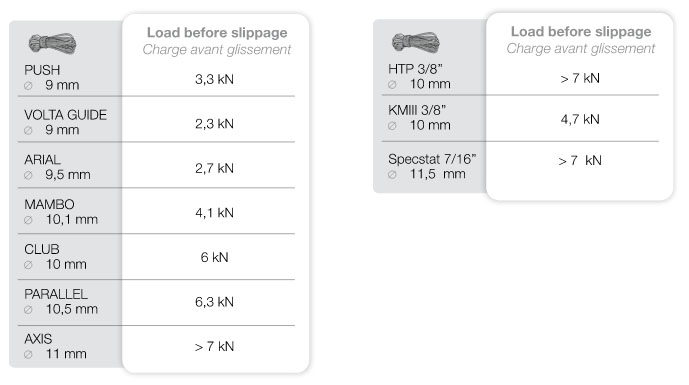

    Статические тесты на нагрузку с использованием различных верёвок. Представленная величина — нагрузка, при которой устройство начинает протравливать верёвку.

    Статические тесты на нагрузку с использованием различных веревок

    А2. Динамические тесты

    Тесты, проведенные в соответствии со стандартами EN 12841, EN 341, EN 15151 и NFPA, а также дополнительные испытания, проведенные компанией Petzl. В данной статье приведены не все проведенные тесты, а только относящиеся к использованию устройства RIG.

    В таблице с результатами испытаний приведена масса груза (кг), сила рывка (Impact force, кН) и длина проскальзывания верёвки (Slippage, см).

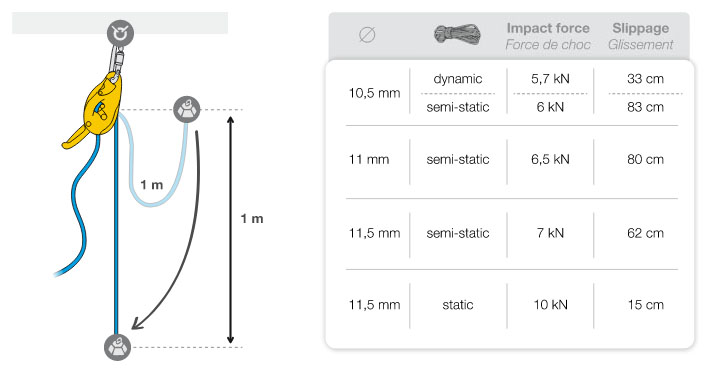

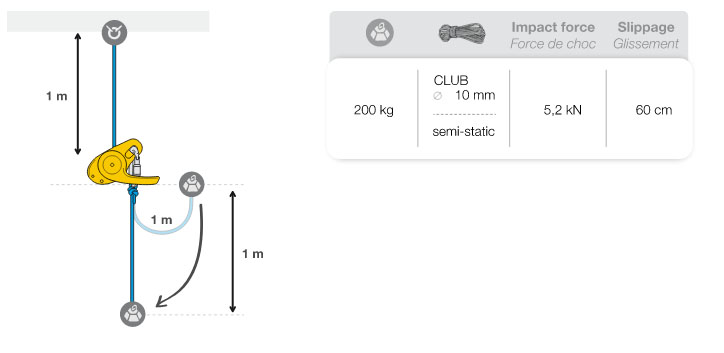

    EN 12841 — устройство на верёвке длиной 1 м. 1 м падения на динамическом усе 1м х 11 мм

    EN 12841 - устройство на веревке длиной 1 м. 1 м падения на динамическом усе 1м х 11 мм

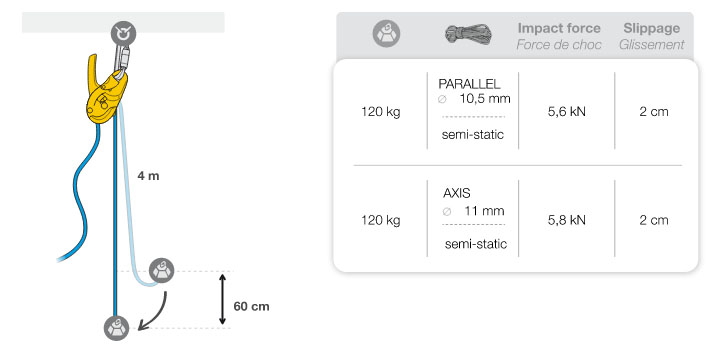

    EN 341 — 60 см падения на верёвке 4 м

    EN 341 – 60 см падения на веревке 4 м

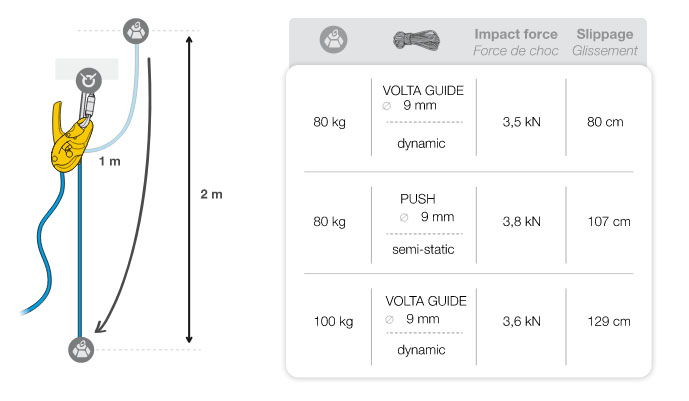

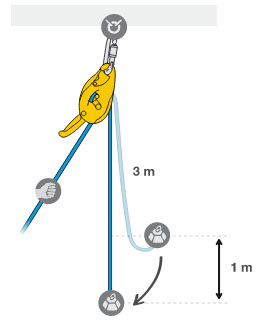

    EN 15151 и дополнительные испытания от Petzl — 2 м падения на верёвке 1 м

    EN 15151 и дополнительные испытания от Petzl – 2 м падения на веревке 1 м

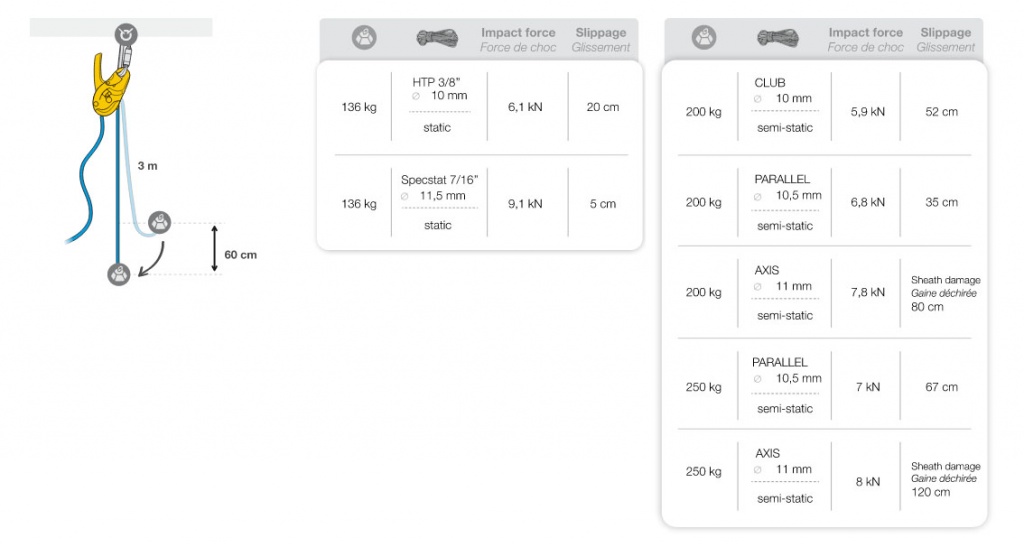

    NFPA и дополнительные тесты от Petzl с манекеном в обвязке. Падение 60 см при длине верёвки 3 м

    NFPA и дополнительные тесты от Petzl с манекеном в обвязке. Падение 60 см при длине веревки 3 м

    Тесты RIG < 2018 (предыдущая версия устройства)

    B1. Динамические испытания

    Длина верёвки — 1 м, масса груза — 100 кг. Приведены средние показатели. Они были различные в зависимости от модели верёвки.

    Длина веревки – 1 м, масса груза – 100 кг.

    B2. Статические испытания.

    Приведена нагрузка, при которой начинается проскальзывание верёвки.

    Приведена нагрузка, при которой начинается проскальзывание веревки.

    B3: страховка с помощью RIG

    Устройство находится на анкерной точке. Груз — 150 кг

    Устройство находится на анкерной точке. Груз – 150 кг

    Тесты проводились с грузом 150 кг, падение 1 м при длине верёвки 3 м. Сила рывка, полученная при проведении испытаний: от 6 до 7 кН (в зависимости от верёвки). Длина проскальзывания — более 100 см. Эти испытания показали, как важно всегда выбирать слабину верёвки и контролировать свободный конец верёвки.

    Еще раз уточняем, что B1, B2 и B3 — результаты, полученные при тестировании предыдущей версии RIG. RIG 2018 — это A1 и А2.

    Источник: официальный представитель Petzl на территории РФ и Казахстна.
    Ссылка на первоисточник: https://petzl.ru/article/218.html

    Товары
    Все 1
    Устройства для спуска, cтрахующие устройства 1
    Теги
    Спусковые устройства RIG Petzl
    Назад к списку
    • Наши новости 26
    • Анонсы, новинки, обзоры 68
    • Теория 61
    • Практика 34
    • Новости регламентов 9
    • Инструменты, материалы 2
    Теги
    155н 782н Alpsafe ASAP BST CAMP Safety Delta Plus Ez-line GWO IRATA Lanex Lyon Maestro MSA Petzl Protect Protekt Remera RIG Safe-Tec Sala Singing Rock Tendon Tirsafe Tractel Vento Ventopro Vertic Аист Анкерные линии Анкерные столбы Анкерные стропы Анкерные устройства Арбопривязи Арбористика Балочные кронштейны Безопасность Блоки Вертикальные линии Верёвка Видео ГОСТ Для арбористики Документы ЕАС Защита инструментов ЗУС Инструктаж Инструкция Инструменты Испытания СИЗ История Канат Дзержинск Канат Коломна Канатный доступ Карабины Каски Когти Лазы ЛЭП Материалы Метизы Огнеупорные СИЗ ОЗП Олимп Опорные конструкции Отклонители Охрана труда Оценка рисков Подкрановые пути Подъём грузов Позиционирующие привязи Полиспасты Потенциал Правила Привязи Проверка СИЗ Промальп Протекторы ПЭСР СВТ Сертификат СИЗ СИЗ втягивающего типа СИЗВТ СИЗП СКД СКЗ Снаряжение Соединительные элементы Спасение Спусковые устройства Стандарты Статистика Страховочные системы Страховочные устройства Страхующие устройства Стропы ТР ТС Триподы Удерживающие системы Удостоверения Устройства для подъёма Учебно-тренировочные полигоны Фактор падения Эвакуационные устройства Эвакуация
    Заказать звонок
    Задать вопрос
    Оставить отзыв
    Блог
    31 марта 2022
    Состязания на высоте. Юг 2022.
    1 февраля 2022
    Новая обучающая компания IRATA в России
    30 января 2022
    План спасения и его реализация
    О компании
    Услуги
    Как купить
    Производители
    Магазины
    Контакты
    • Вконтакте
    • Twitter
    • YouTube
    • Яндекс.Дзен
    • Pinterest
    +7 (495) 449-73-18
    +7 (495) 449-73-18Москва
    +7 (800) 511-76-42Бесплатный вызов
    info@sizcontract.ruE-mail
    Заказать звонок
    info@sizcontract.ru
    Криворожская ул., 6А, стр. 2, оф. 215
    Политика конфиденциальности
    2022 © СИЗКОНТРАКТ: средства индивидуальной защиты от падения с высоты.
