Переносные анкерные линии рулеточного типа

Переносные анкерные линии рулеточного типа — это мобильные системы обеспечения безопасности при работе на высоте, которые позволяют пользователю свободно перемещаться вдоль линии, сохраняя непрерывность страховки. Они устанавливаются между двумя точками крепления и используют фал из стального троса. Установка и снятие системы занимают считанные минуты, что существенно экономит время при организации работ на высоте.

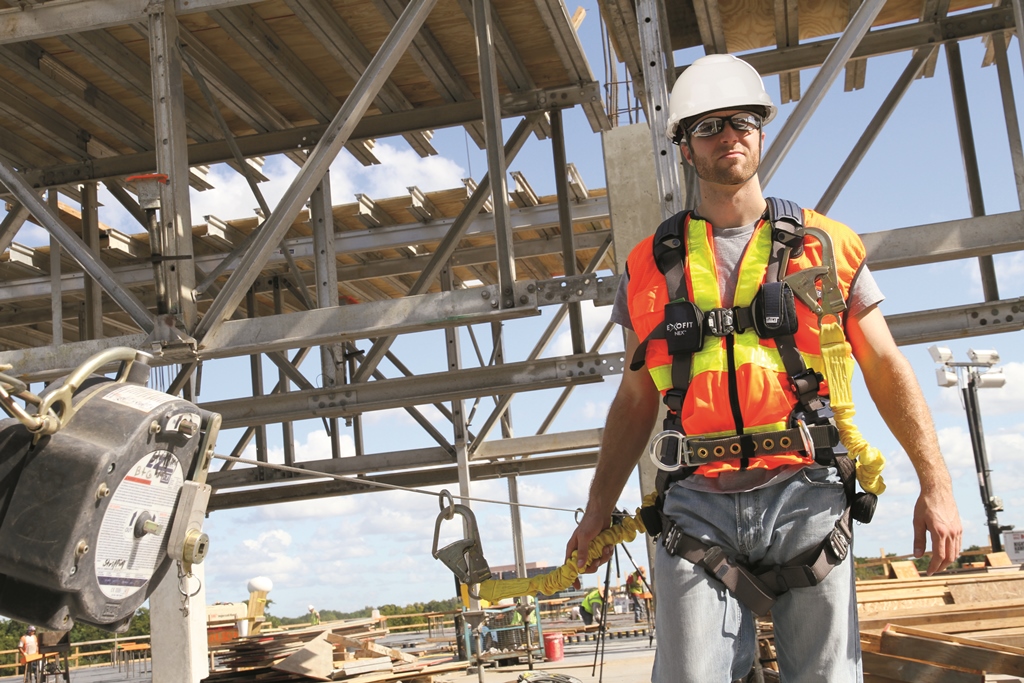

Мобильная горизонтальная анкерная линия EZ‑Line™: история и особенности

В 2000‑х годах на рынке средств защиты от падения с высоты остро стояла проблема: традиционные анкерные линии требовали длительного монтажа, сложного натяжения и регулярной проверки. Особенно это затрудняло работу на временных площадках (строительство, обслуживание крыш, подкрановых путей).

Цель разработки было создать лёгкую, быстромонтируемую систему, которую один человек мог бы установить за минуты, без специальных инструментов, и которая обеспечивала бы надёжную защиту при перемещении вдоль линии.

Выход на рынок. EZ‑Line™ была представлена компанией 3M в конце 2000‑х — начале 2010‑х годов как революционное решение для мобильных работ на высоте. Система быстро получила признание благодаря простоте и безопасности.



EZ‑Line™ — запатентованная система мобильной горизонтальной анкерной линии от компании 3M (бренд DBI‑SALA®), которая действительно выделяется на рынке благодаря ряду инновационных решений.

Почему EZ‑Line™ называют «не имеющей аналогов»

1. Моноблок с вытягивающимся тросом
   • Трос из гальванизированной стали смотан внутри ударопрочного пластикового корпуса.
   • Один оператор может развернуть и натянуть линию менее чем за минуту с помощью встроенной рукоятки.
2. Встроенный амортизатор
   • При срыве снижает нагрузку на конструкцию и пользователя.
   • Имеет индикатор срыва: сразу показывает, что система сработала и требует проверки/ремонта.
3. Индикатор натяжения
   • Позволяет оператору точно определить, когда трос натянут правильно (без перетяжки или провисания).
   • Это критично для расчёта запаса высоты и распределения нагрузок при остановке падения.
4. Диаграмма запаса высоты на корпусе
   • На самом устройстве нанесена схема, по которой можно быстро рассчитать безопасную высоту в зависимости от:
     • длины линии;
     • количества пользователей;
     • типа соединительно‑амортизирующей подсистемы.
5. Ремонтопригодность
   • После срыва линию не нужно выбрасывать: её можно отремонтировать в авторизованных сервисных центрах 3M.
   • Это снижает затраты на замену оборудования.
6. Универсальность применения
   • Подходит для крыш, подкрановых путей, строительных площадок, обслуживания трансформаторов и т. п.
   • Работает на факторах падения 0, 1 и 2.
   • Допустима эксплуатация при температурах от −50 °C до +60 °C.
7. Безопасность и нагрузка
   • Прочность на разрыв — 22 кН.
   • Рассчитана на 2 пользователей общим весом до 140 кг.
   • Максимальная длина системы — 18,2 м.
8. Мобильность и транспортировка
• Вес устройства — около 14 кг.
• Есть ручка для переноски.
• Легко перевозить и устанавливать на новых объектах.

В 2022м году компания 3M прекратило поставки продукции в Россию и продала все свои Российские активы.

На смену ей с аналогичными устройствами пришли Российские производители, разработав и предложив рынку аналогичные устройства, которые не только обеспечили все функциональные преимущества системы, но и улучшили характеристики.

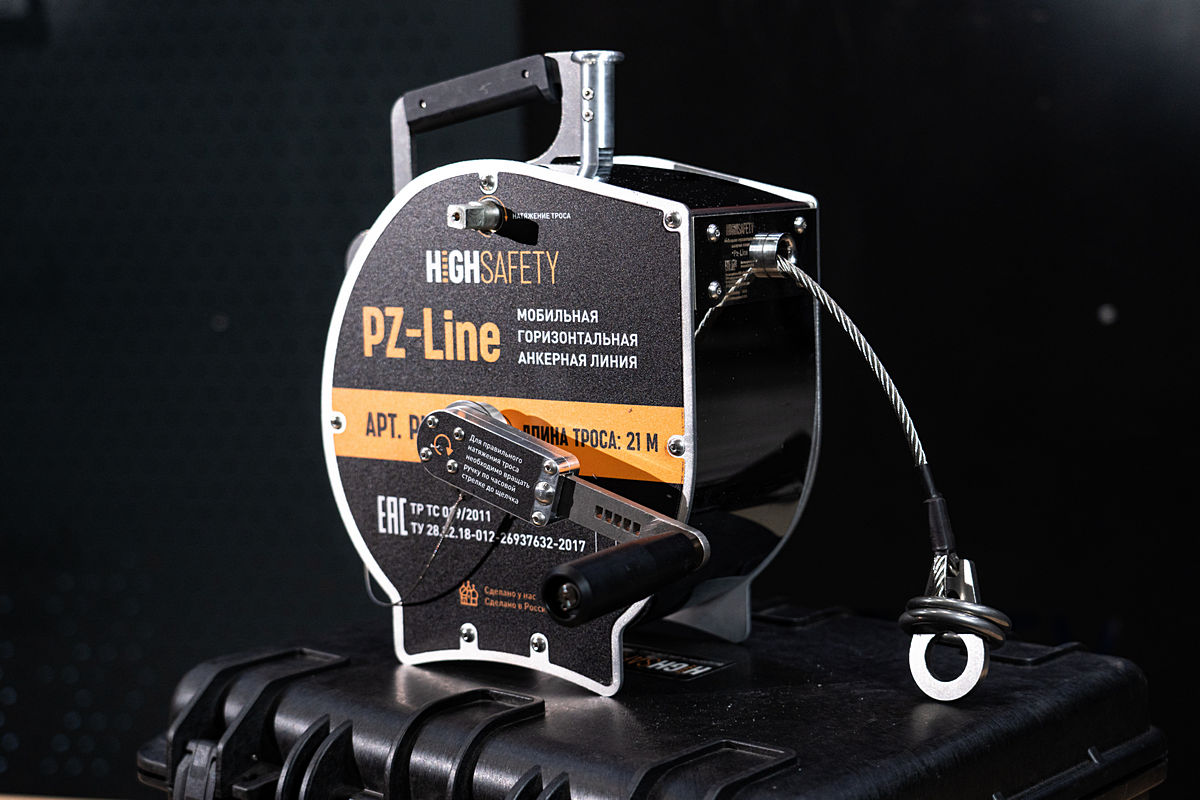

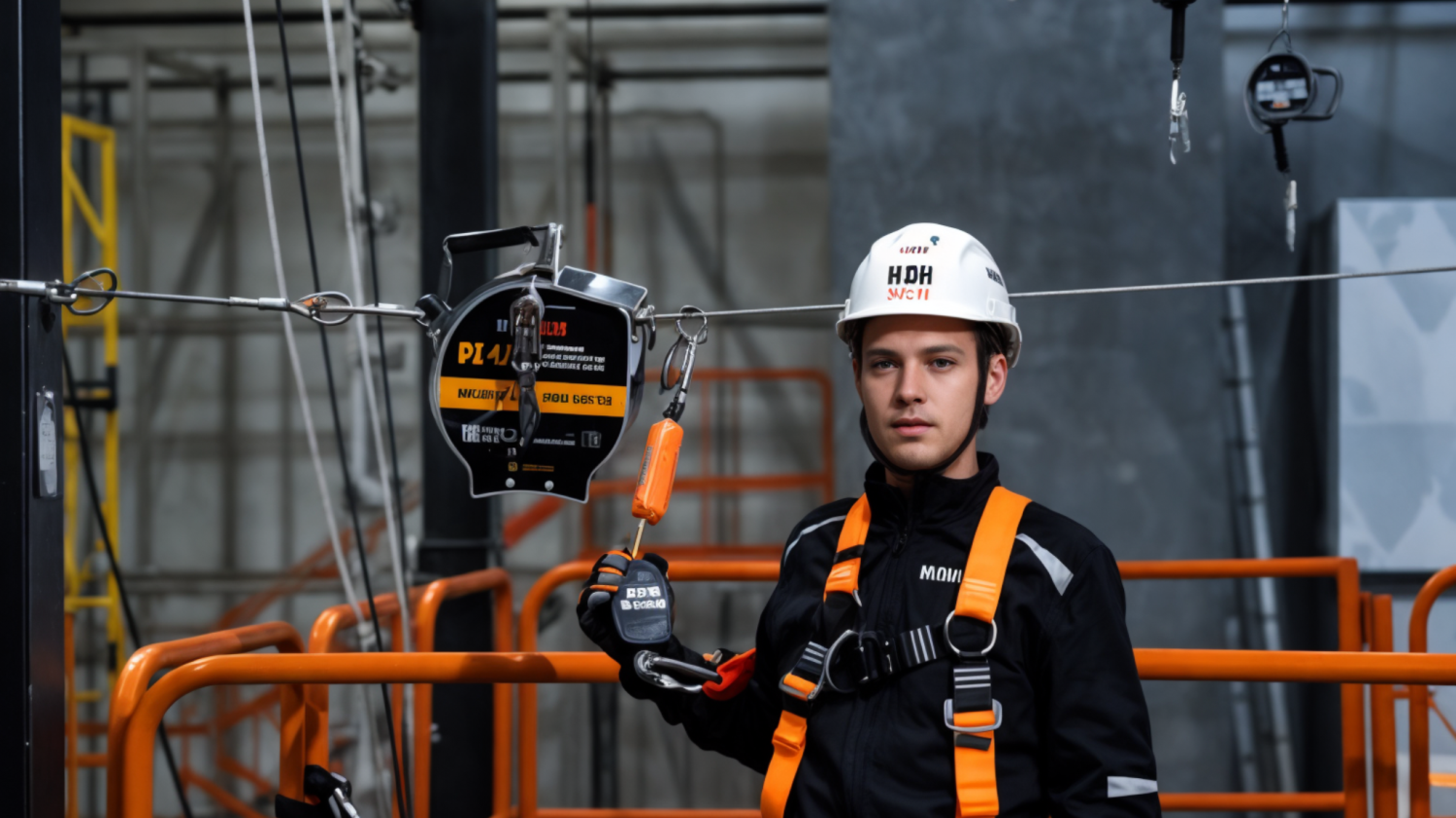

Горизонтальная анкерная линия PZ-Line High Safety

Первым Российским производителем, разработавшем и выпустившим переносную анкерную линию рулеточного типа стала компания Высота-М, производящая СИЗ от падения с высоты под маркой High Safety. В 2018м году они представили устройство PZ-Line, разработанное для работы двух пользователей одновременно и с длиной троса 21 мм. В 2025м году компания представила модификацию устройства для 4х пользователей с длиной троса 25 метров.

Основные характеристики

• Длина троса: 21 и 25 м.
• Материал корпуса: алюминиевый сплав (дюраль) и нержавеющая сталь.
• Материал троса: нержавеющая сталь.
• Диаметр троса: 6 мм.
• Статическая прочность: минимум 24 кН.
• Максимальное количество пользователей: 2 и 4.
• Тип анкерного устройства: С.
• Температурный диапазон эксплуатации: от -60°C до +60°C (внутри помещений и на открытом воздухе).
• Вес: около 15 кг.

Преимущества мобильной анкерной линии PZ‑Line

• Установка и снятие системы занимают считанные минуты, что существенно экономит время при организации работ на высоте.
• Обеспечивает одновременную безопасность до двух или четырёх  работников, что оптимально для бригадных задач.
• Конструкция из алюминиевого сплава и нержавеющей стали устойчива к коррозии.
• Трос (диаметр 6 мм) выдерживает статическую нагрузку не менее 24 кН.
• Работоспособность в экстремальных условиях: от –60 °C до +60 °C (в помещениях и на улице).
• Эргономичная интегрированная конструкция
• Переносная ручка совмещена с анкерной проушиной для быстрого крепления к опоре.
• Безопасность при динамических нагрузках.  Демпфер фрикционного типа поглощает энергию удара при срыве.  Трещоточный механизм в рукоятке сигнализирует щелчком о достижении оптимального натяжения троса.  Индикатор срабатывания на конце троса позволяет оперативно контролировать состояние системы.

Комплектация PZ‑Line

• 2 анкерные петли АР02 — из нержавеющей стали, диаметр 8 мм.
• 2 овальных карабина класса B — из оцинкованной стали, раскрытие затвора 18 мм.
• Шторм‑кейс — прочный контейнер для хранения и транспортировки оборудования

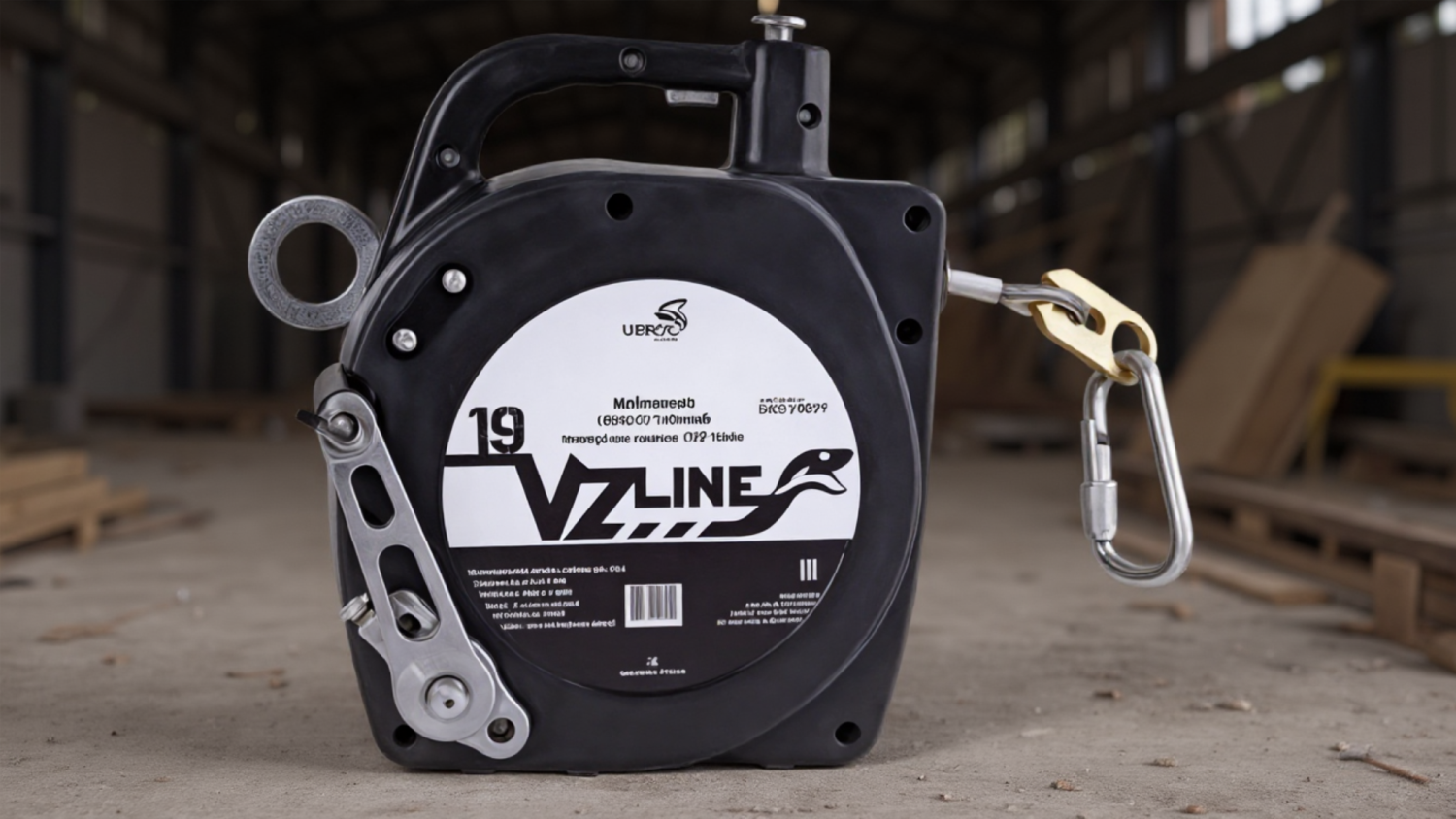

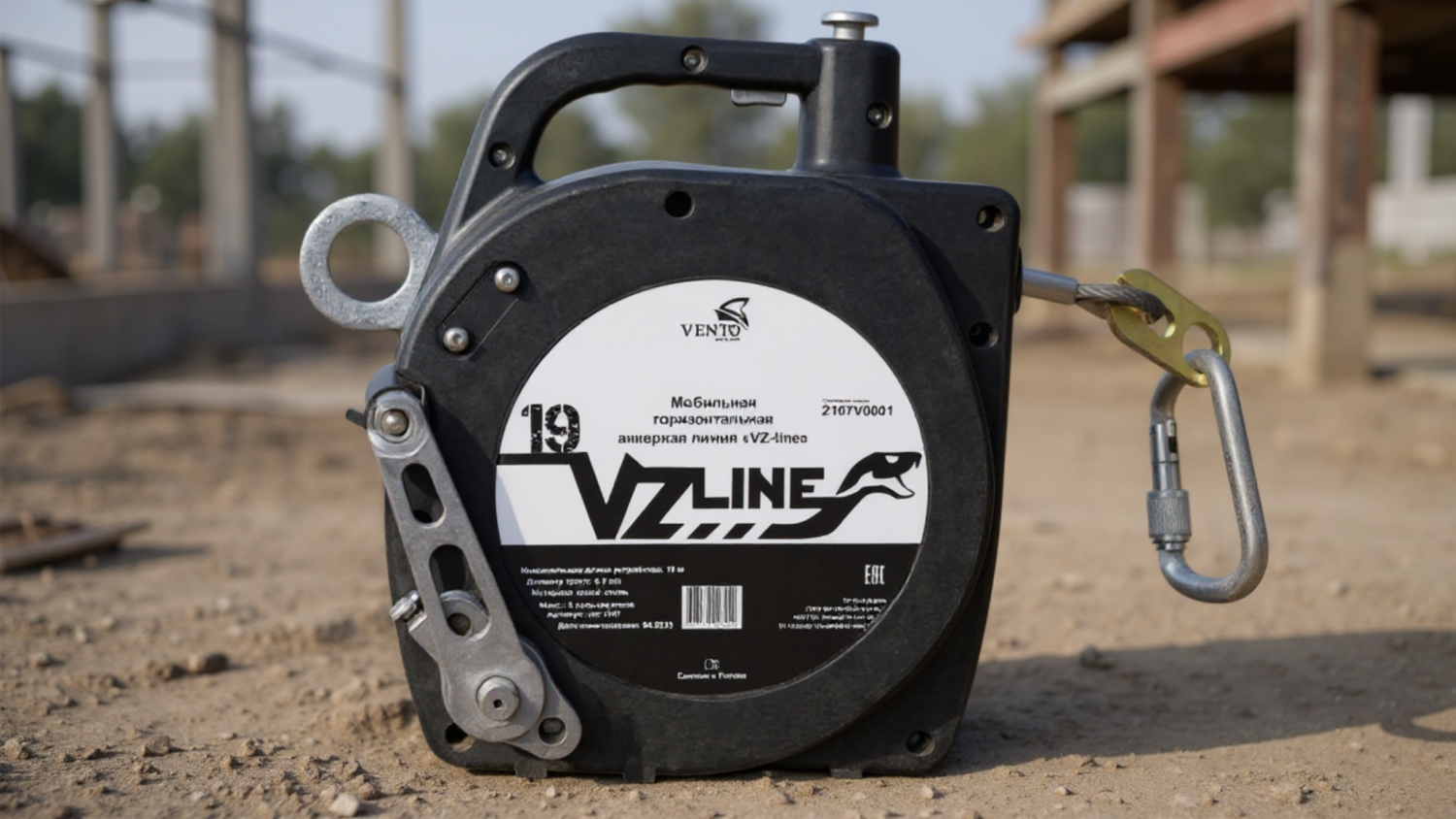

Горизонтальная анкерная линия VZ-Line | Vento

В 2024м году компания Венто анонсировала свой аналог переносной анкерной линии подобного типа. Устройство немного легче аналога (10,5 кг) и имеет меньшую рабочую длину (19 метров).
