- анкерное устройство;
- соединительно-амортизирующая или соединительная подсистема;
- привязь.
Анкерные устройства являются средствами индивидуальной защиты от падения с высоты и соответствуют ТР ТС 019/2011. Сертификация анкерных устройств проводится по стандартам ГОСТ EN 795 и ГОСТ EN/TS 16415.Классификация анкерных устройств в этой публикации носит не формальный характер, но более удобный (как нам кажется) с точки зрения понимания назначения и способов их применения при разработке и в организации систем безопасности.

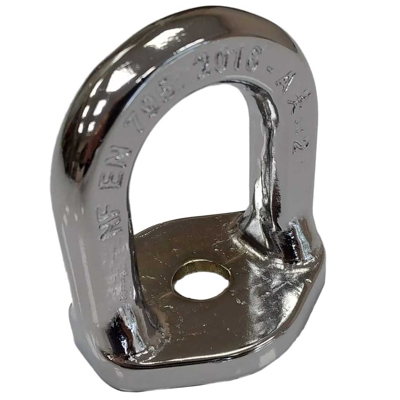

Анкерные устройства в виде проушин
Данные устройства чаще всего используются в качестве стационарных (устанавливаются в структуру опоры), но иногда могут использоваться в качестве мобильных (переносных анкерных устройств). Это простые, недорогие и очень распространённые анкерные устройства, способные обеспечить надёжное закрепление подсистемы. При их установке и использовании важно ознакомиться с паспортом (эксплуатационной документацией), поскольку многие из них не рассчитаны на возможность приложения нагрузки во всех направлениях.Такого типа анкерные устройства могут использоваться не только как отдельный и достаточный компонент, но и в качестве элемента в составе мобильных и стационарных анкерных линий (в стационарных анкерных линиях допустимость их использования определяется эксплуатационной документацией).
Тип «проушины» в каталоге

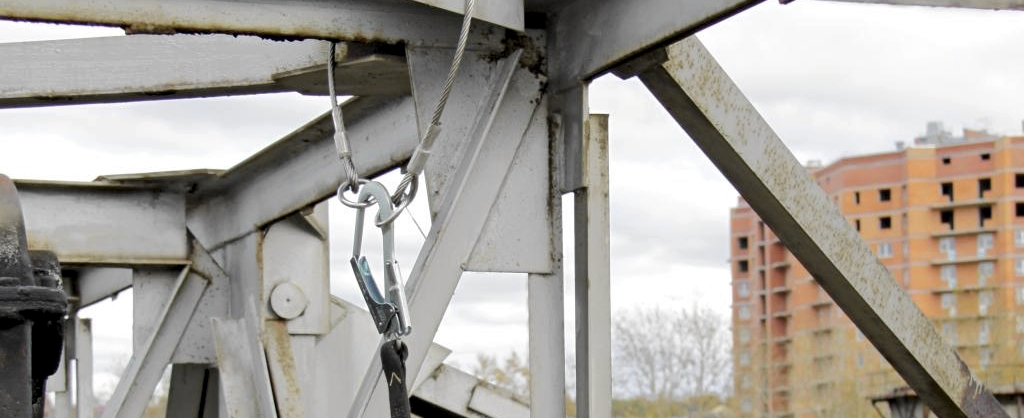

Анкерные стропы и петли
Эти устройства относятся к классу переносных анкерных устройств и необходимы для прикрепления подсистемы к различным элементам конструкций (структурным анкерам). Универсальность их применения делает этот тип СИЗ очень популярным при том, что стоимость их не высока. Они изготавливаются либо из текстильной ленты (петли и стропы) или на базе стального троса (каната).Этот тип устройств всегда находится в парке средств защиты у промышленных альпинистов, они незаменимы при организации спасательных систем и проведения спасательно-эвакуационных мероприятий. Часто анкерные стропы и петли устанавливают в качестве стационарных устройств, например над зонами локальной работы персонала на производственном оборудовании с применением в качестве подсистемы средств защиты втягивающего типа.
Необходимо очень внимательно относиться к использованию текстильных петель и стропов, поскольку специфика их применения подразумевает постоянный контакт ленты под высокой нагрузкой с острыми гранями или источником химических веществ, способных серьёзно повлиять на прочность ленты. Тросовые стропы практически не подвергаются износу, воздействию температуры или агрессивной среды и при правильном применении.
Тип «анкерные стропы и петли» в каталоге

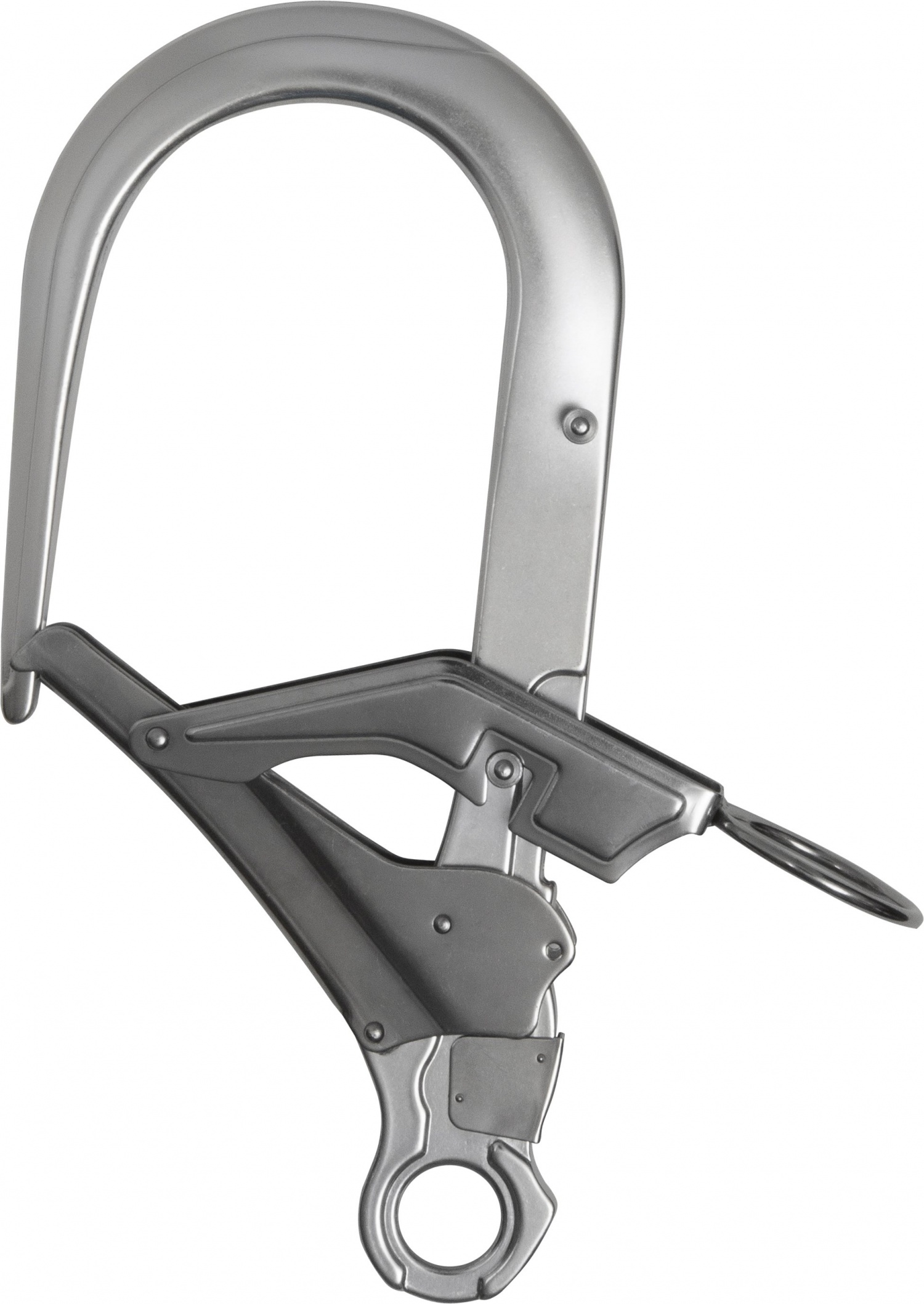

Карабины (и это не ошибка)
Для прикрепления к элементам конструкций подсистемы (СИЗВТ, стропов, ГАЛ со средствами защиты ползункового типа) часто оправдано использование в качестве анкерных устройств соединительных элементов, имеющих соответствие не только по ГОСТ Р ЕН 362, но и ГОСТ EN 795. Обычно это карабины класса «А» (анкерные соединительные элементы) с большим раскрытием.Примером использования таких анкерных устройств нагляднее всего является дистанционная установка ГАЛ со средством защиты ползункового типа на опору или металлоконструкцию для обеспечения в дальнейшем безопасного подъёма пользователя.

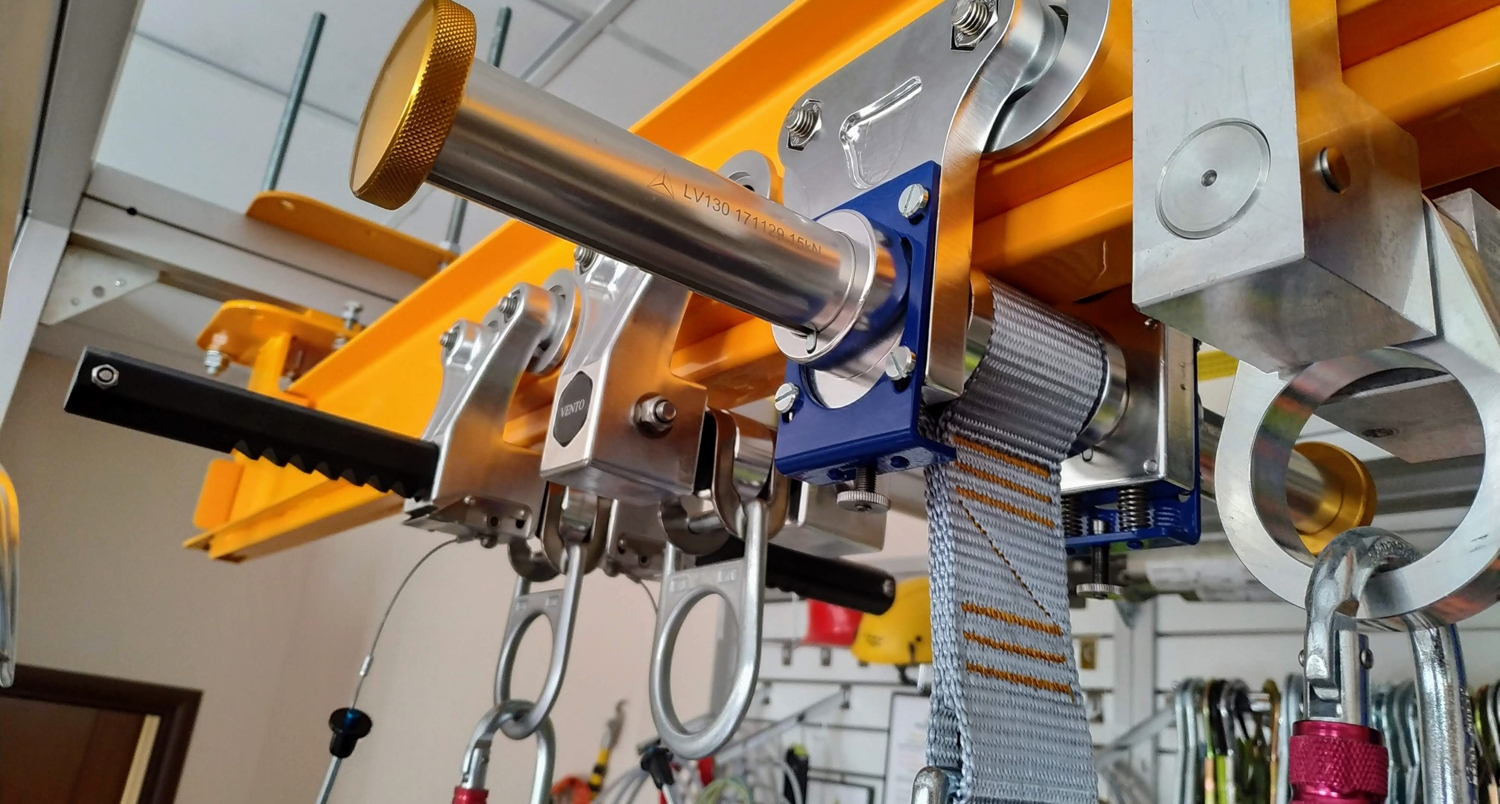

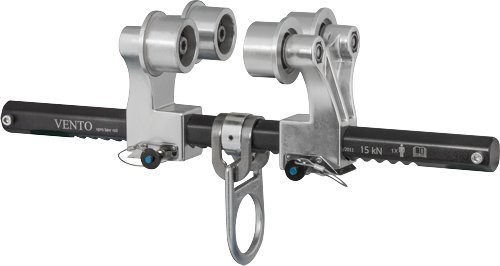

Балочные кронштейны
Данный тип устройств относится к классу мобильных (за исключением тех, которые используются в стационарных анкерных линиях) и используется для прикрепления к металлическим балкам типа "тавр". Это очень надёжные и функциональные устройства, позволяющие организовать грамотную систему безопасности при условии соблюдения пунктов инструкции на используемое изделие. Большинство устройств такого типа рассчитаны для использования на горизонтальных таврах, но есть несколько производителей, выпускающих данный тип анкерных устройств для установки на наклонные или вертикальные тавры. Некоторые устройства такого рода имеют в конструкции ролики для упрощения перемещения кронштейна вдоль тавра. Это конструктивное свойство позволяет перемешать кронштейн в случае, если он установлен выше уровня, чем тот, до которого пользователь может достать рукой.Иногда устройства такого рода бывают незаменимыми, либо они могут быть заменены ценой несоизмеримы выше той, которой они стоят. Например, если точку закрепления системы необходимо организовать на тавре, охватить который стропом невозможно, поскольку он примыкает к поверхности стены или потолка. Напомним, сверлить для сквозного монтажа элементы сооружений или крепить на них что-либо сваркой нельзя без ПИР, стоимость которых намного выше стоимости устройства, надёжность которого не вызывает никаких опасений.
Этот тип устройств в каталоге

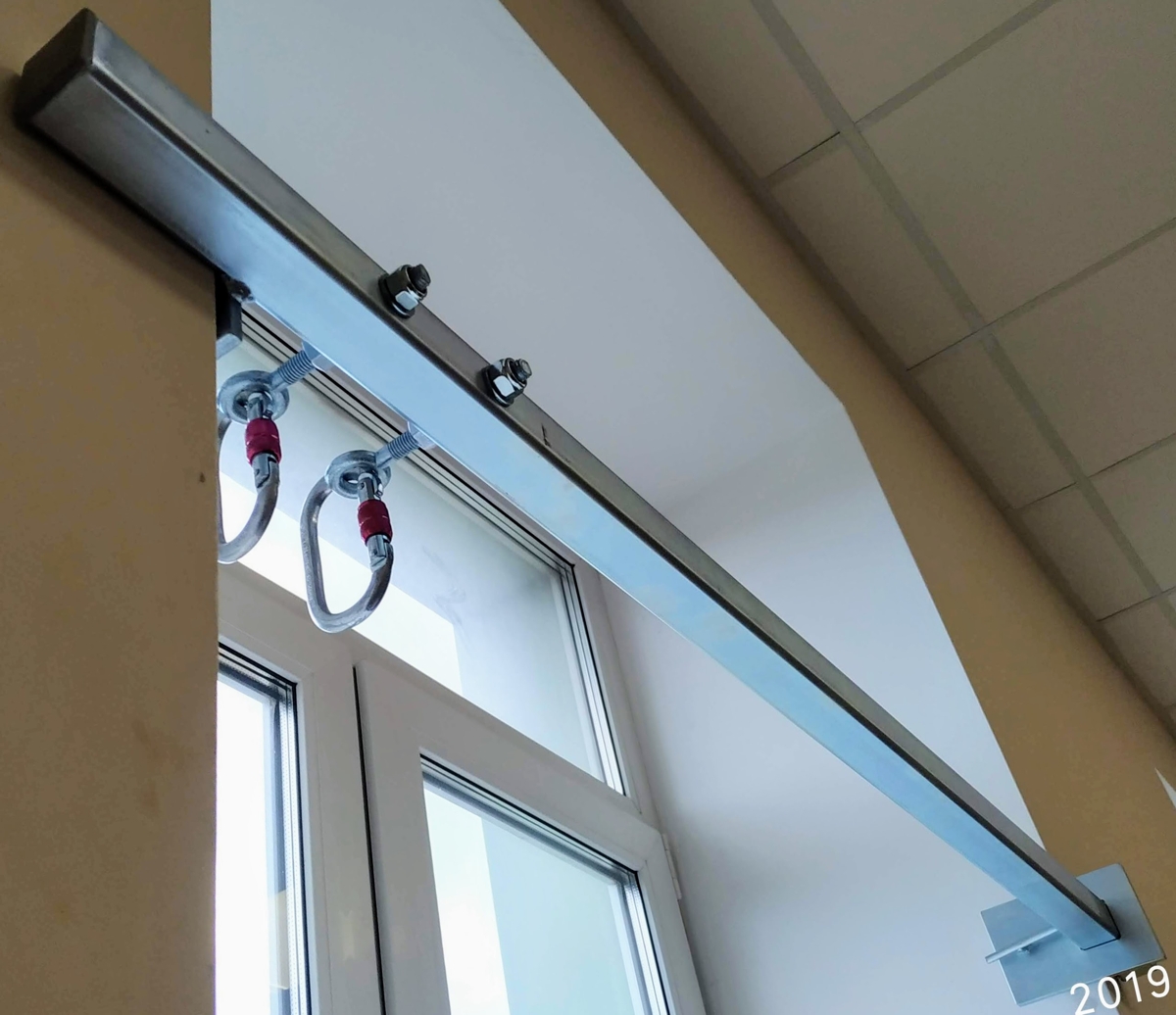

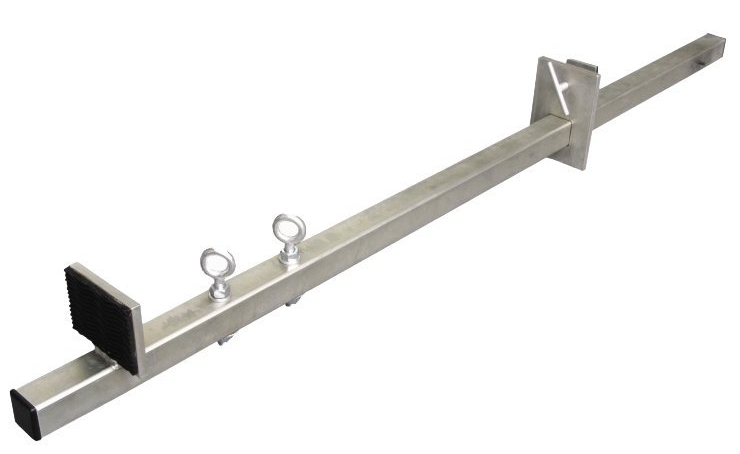

Анкерные устройства для установки в проём
Данный тип устройств относится к классу мобильных и необходим для организации точки закрепления в проёмах дверей, окон, люков. Это достаточно специфичные СИЗ, мало применяемые, очень требовательные к организации системы безопасности на конкретном месте, но порой оправданы и, иногда, незаменимы. Балка устройства, на которой интегрирована анкерная точка выполняет роль якоря. На балке расположены распорные элементы, которые снижают риск соскакивание балки из проёма.К использованию данных устройств необходимо относиться с большой ответственностью, не рекомендуется использовать эти анкерные устройства при рисках переменной нагрузки. Чаще всего эта продукция вызывает интерес у специалистов канатного доступа и людей, чья профессиональная деятельность связана со спасением пострадавших.
Этот тип устройств в каталоге

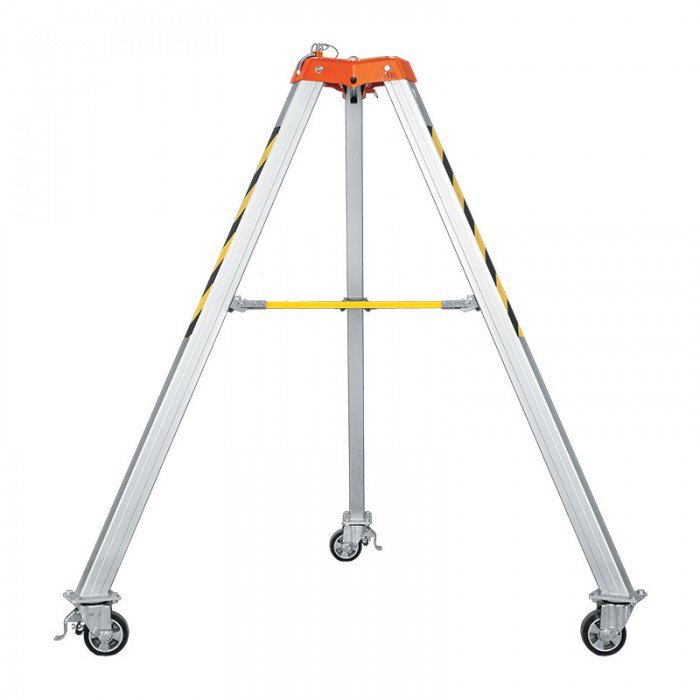

Триподы, штативы, мультиподы
Практически в абсолютном большинстве данный тип анкерных устройств используется для работы в ОЗП (ограниченные замкнутые пространства). Данный тип устройств также применяется в качестве средства для проведения спасательно-эвакуационных мероприятий.Анкерные устройства такого типа позволяют поднять точку закрепления подсистемы на уровень выше нулевой отметки (уровня ног) и эта возможность делает работу безопасной и комфортной. Устройства этого типа обычно комплектуются интегрированной лебёдкой, которая обеспечивает позиционирование работника и управляется оператором.
Триподы, штативы в каталоге

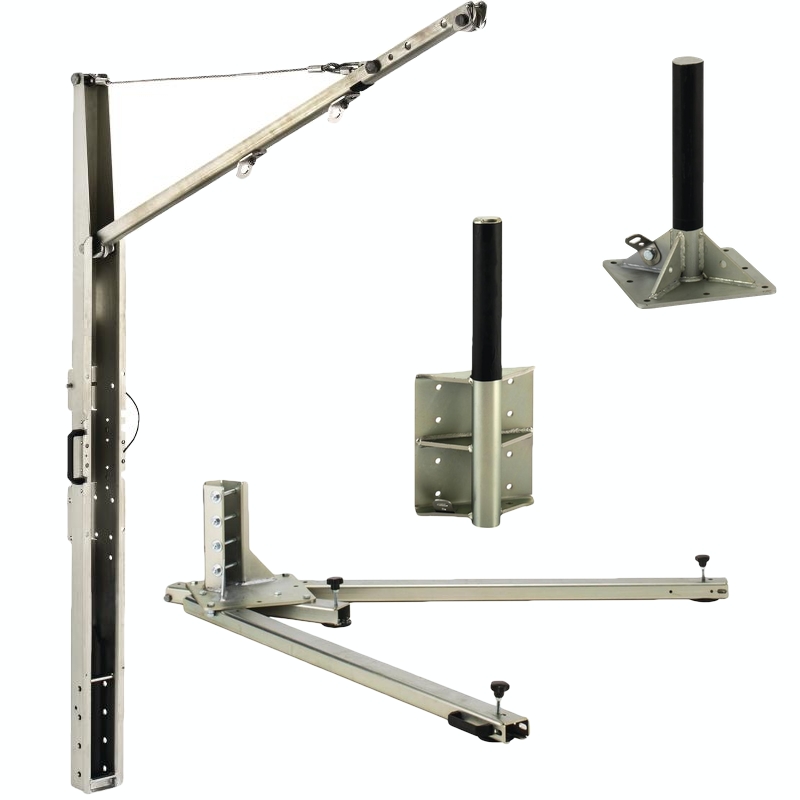

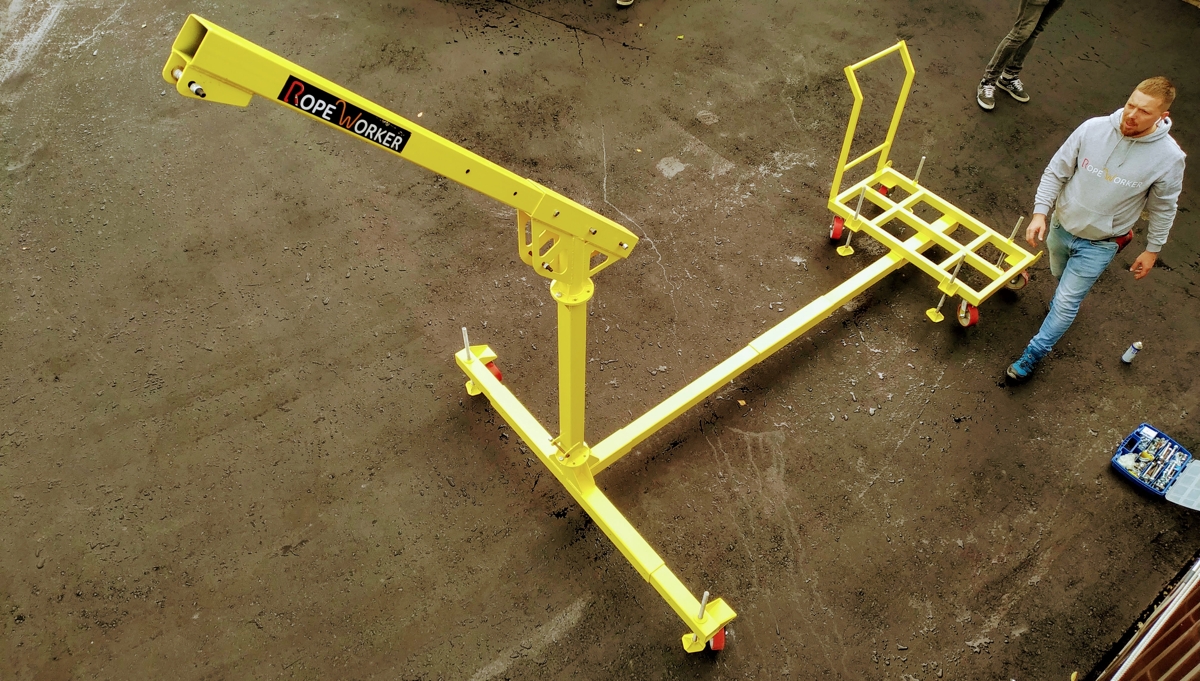

Г-образные анкерные устройства
Данный тип устройств может также применяться для ОЗП (работа в замкнутом пространстве), но кроме того они используются для обеспечения безопасной работы на монтажных горизонтах вблизи края или для организации страховки при спуске или подъёме по лестницам.Так же как и триподы, они позволяют поднять точку закрепления на необходимую высоту над уровнем поверхности. Кроме того, устройство, установленное у края поверхности обеспечивает расположение точки закрепления за краем.
Одним из важных преимуществ применения таких устройств является возможность установки на них лебёдок для организации спуска и подъёма, а также блокирующих устройств с функцией эвакуации.

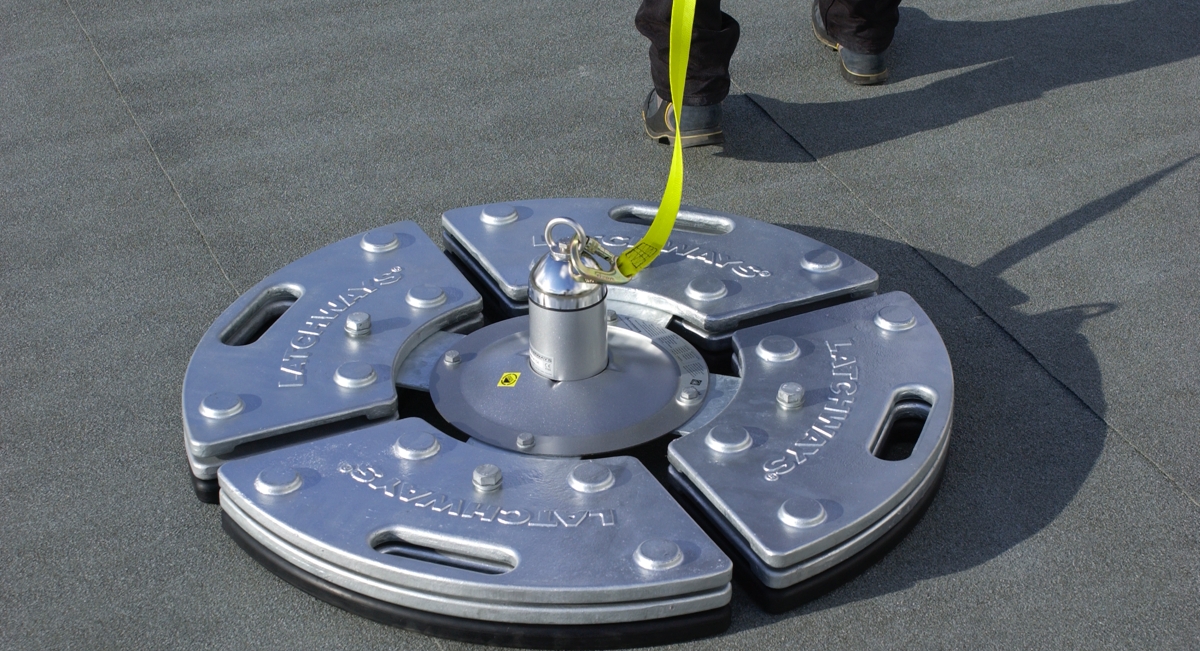

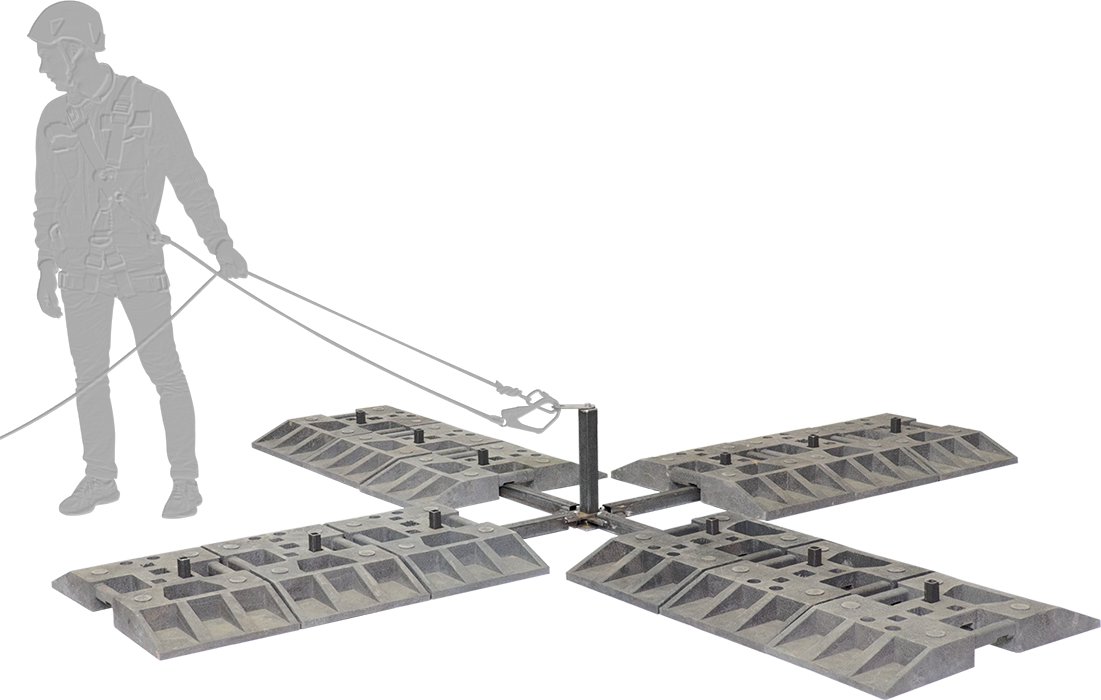

Анкерные устройства с противовесом
Данный тип устройств применяются в качестве компонента страховочных и удерживающих систем для обеспечения безопасности на горизонтальных плоскостях (монтажных горизонтах). Они представляют из себя основание, на которое устанавливаются пригруз (противовес) и интегрированную точку закрепления обычно в виде столбика с подвижным ухом, к которому крепится подсистема. Сертифицируются данные устройства по ГОСТ EN 795 в классе Е.Эти устройства применяются редко и обычно тогда, когда других способов организовать систему безопасности просто нет. Часто возникает вопрос, актуальный для промышленных альпинистов. Можно ли использовать эти устройства в качестве компонента систем канатного доступа? К сожалению, их использовать для промышленного альпинизма не получится. Они не применяются для позиционирования, которое является обязательным в СКД (опорная линия).
Анкерные устройства класса Е с пригрузом

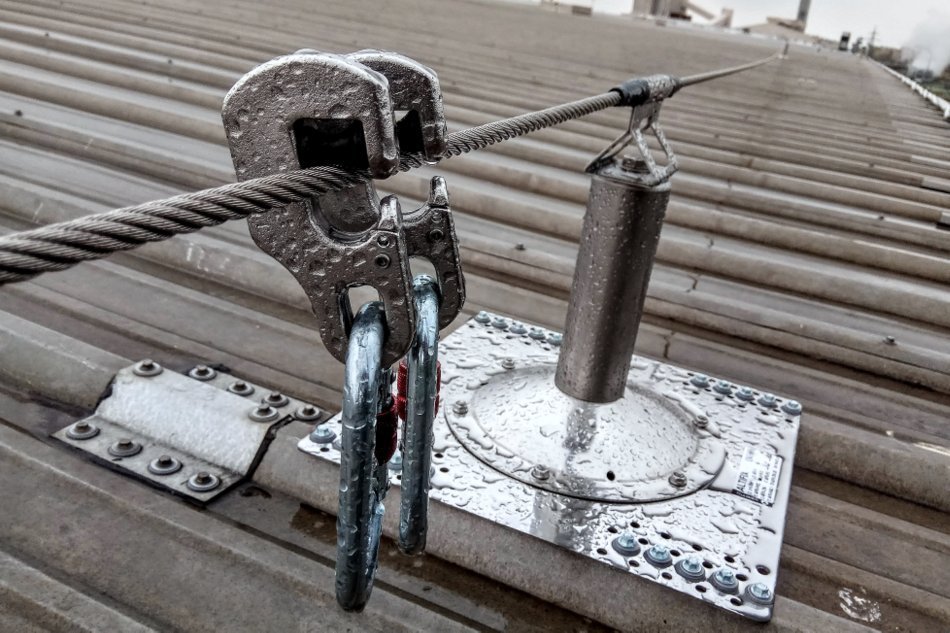

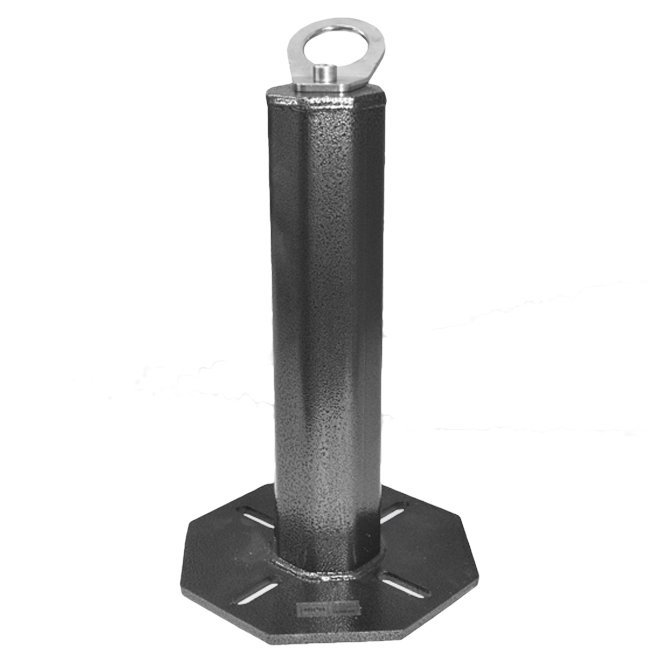

Анкерные столбы
Данный тип устройств необходим для того, чтобы поднять точку закрепления подсистемы (СИЗВТ, страховочные, удерживающие стропы, ГАЛ) над нулевой отметкой (уровня ног). Это необходимо в следующих случаях:- необходимо снизить фактор рывка (чем выше точка закрепления, тем ниже фактор рывка);
- разработать систему безопасности при малом запасе по высоте (недостаточная высота под пользователем для безопасной остановки падения);
- избежать проблему занесения снегом анкерной точки зимой.
Устанавливаемые стационарные анкерные линии на кровлях практически всегда проектируются на анкерных столбах.

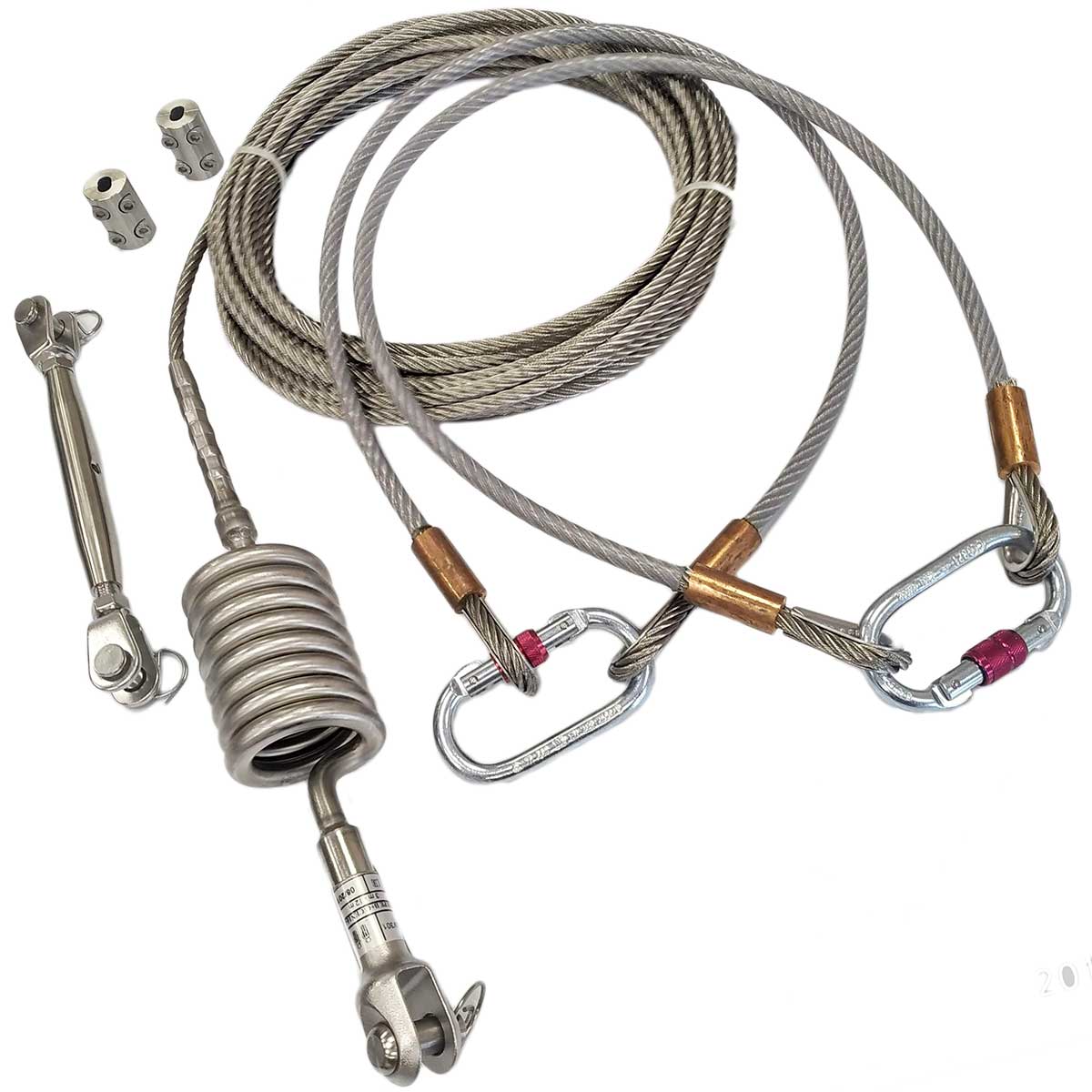

Мобильные анкерные линии
Этот тип устройств представляет собой закреплённую на конечных точках текстильную ленту, канат или металлический трос. Подсистема (СИЗВТ, страховочные, удерживающие стропы, ГАЛ) крепится на анкерную линию с помощью соединительного элемента. Мобильные анкерные линии закрепляются в горизонтальном положении и позволяют обеспечить систему безопасности при перемещении человека в зоне её расположения.Мобильные анкерные линии имеют в своей конструкции натяжители, обеспечивающие минимальный провис при возникновении нагрузки. Длина мобильных анкерных линий может быть различной в зависимости от модификации, но по правилам расстояние между конечными или промежуточными точками на данный момент не может быть более 12 метров, поэтому при необходимости установить линию большей длины нужно учесть необходимость организации промежуточных точек крепления.
Мобильные анкерные линии рассчитаны на одновременную работу 2х-4х человек (допустимое количество одновременных пользователей указывается в инструкции). При работе в условиях малого запаса безопасной высоты необходимо оценить риски с учётом провиса линии.
Мобильные анкерные линии в каталоге

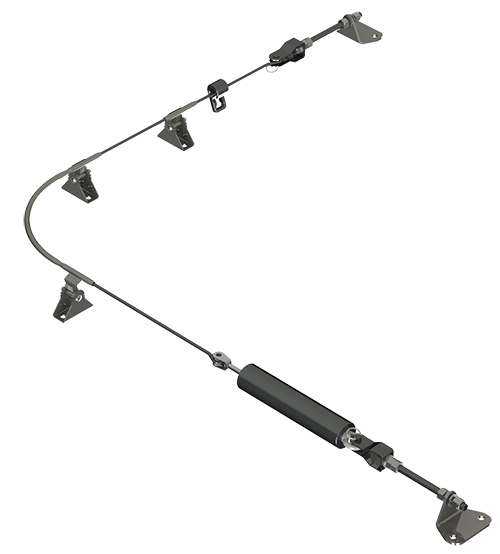

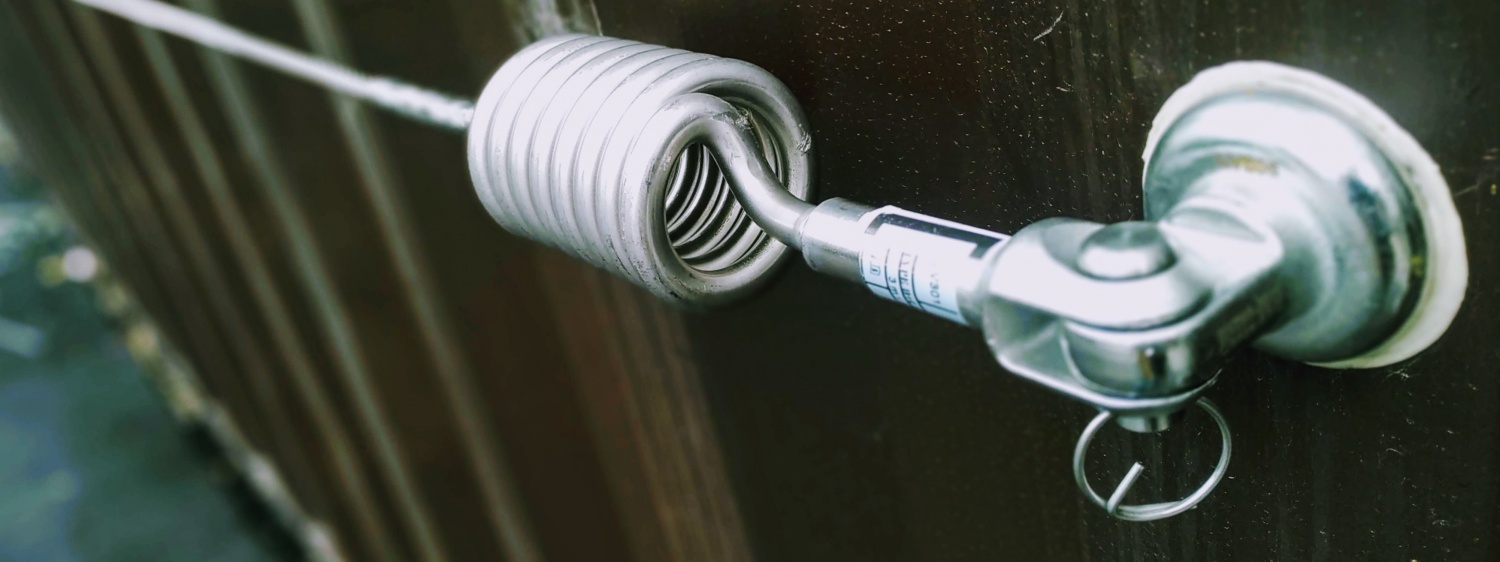

Стационарные анкерные линии
Этот тип анкерных устройств позволяет организовать безопасность на больших участках с рисками падения с высоты, всегда является проектным решением и требует участия производителя систем или их аккредитованного представителя, имеющего возможность оценить риски, провести проектно-изыскательские работы и разработать схему установки исходя из имеющихся данных. Монтаж систем данного типа также требует непосредственное участие сертифицированных специалистов. Только в этом случае система может быть введена официально в эксплуатацию.Стационарные анкерные линии состоят из обязательного набора элементов, в которые не могут вноситься любые изменения (например, нельзя просверлить дополнительные отверстия или приварить элемент крепления к конструкции) или быть заменёнными на аналоги, поскольку испытания и последующая сертификация производится на готовую систему, состоящую из конкретных компонентов.
Стационарные анкерные линии могут бывают двух типов:
- линии на базе стального каната;
- линии на базе жёсткого стального или дюралюминиевого профиля.
Линии в виде металлического профиля более универсальны и могут применяться как для страховочных систем, так и для рабочего позиционирования. Количество одновременных пользователей обычно не ограничено.
